RTA - Renault Laguna: Schéma de principe

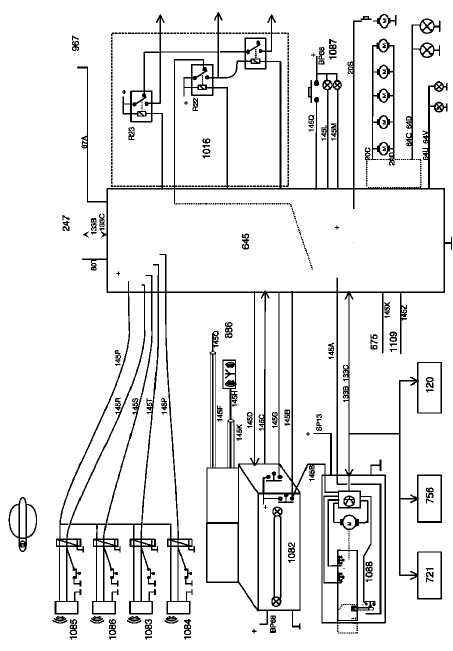

Schéma de principe
120 - Calculateur d'injection
247 - Tableau de bord
645 - Unité Centrale Habitacle
675 - Contacteur de pédale d'embrayage
721 - Calculateur de système antiblocage des roues
756 - Calculateur airbag
886 - Antennes main libre
967 - Avertisseur sonore
1016 - Boîtier Fusibles/Relais
1087 - Bouton poussoir de démarrage
1082 - Lecteur de carte RENAULT
1083 - 1086 - Capteurs de présence
1088 - Verrou électrique de colonne de direction
1109 - Capteur de point mort de boîte de vitesses
Modes dégradés
Fonctionnement
normal
Cause
Effet
Remède
Fonctionnement
main libre
(condamnation et
décondamnation)
Accumulateur faible
Condamnation m ...
Lève-vitre électrique
Généralités
Selon les versions, les véhicules peuvent être équipés de trois types de
lève-vitres
électriques :
lève-vitre & ...
