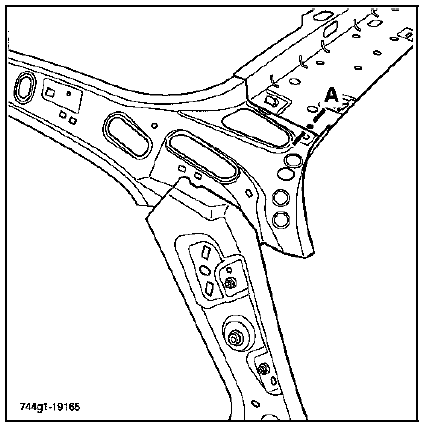

Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de custode pour une collision latérale arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

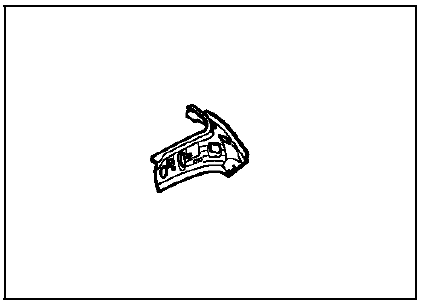

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

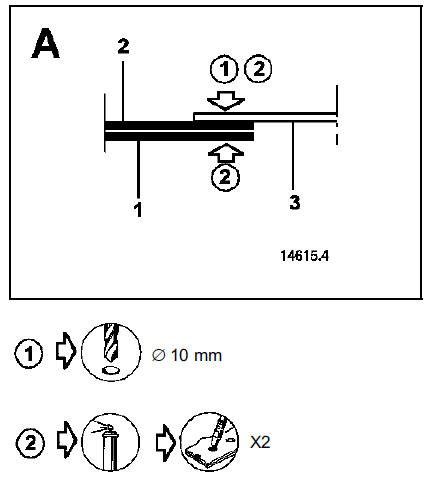

PIECES CONCERNEES (épaisseur en mm) :
Renfort supérieur de custode - 1,2
Renfort de custode - 1,2
Traverse arrière de pavillon - 1


NOTA : les deux bouchonnages seront effectués après positionnement du renfort de custode.
Renfort de custode
Passage de roue intérieurBoîtier de filtre à air
Moteurs K4M et F4P
DEPOSE
Débrancher la batterie.
Déposer le résonateur d'air.
Débrancher le tuyau de dépression du servofrein (1)
(côté collecteur).
Déposer :
la patte de fixation (4) du connecteur de sonde à
oxyg&egr ...
Boîte de vitesses
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
Moteurs F4P et K4M
Boîte de vitesses mécanique
Moteurs F4P et K4M
Boîte de vitesses automatique
Moteurs F4P et K4M
Boîte de vitesses automatique
Moteurs F4P et K4M
Moteur F9Q
Moteur F9Q
...
Doublure de pied milieu
Le remplacement de cette pièce est une opération liée
au remplacement du renfort de pied milieu pour une
collision latérale.
Cette pièce est à mettre en place lors du
positionnement du renfort de pied (se reporter à
l'opération 43F).
