RTA - Renault Laguna: Renfort de plancher central

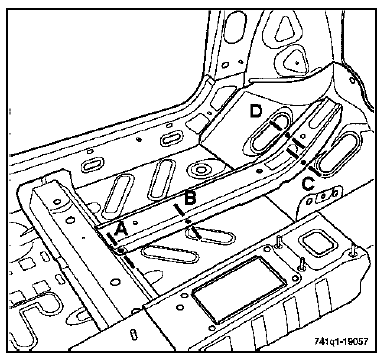

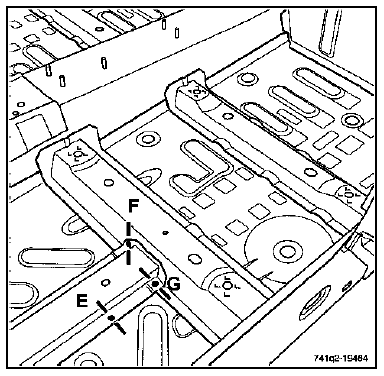

Le remplacement de cette pièce est une opération liée au remplacement de la partie latérale de plancher central pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

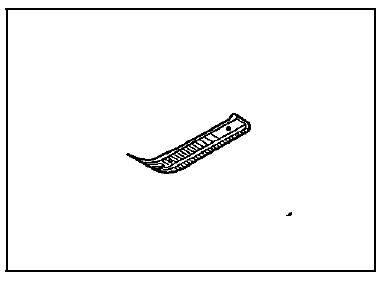

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

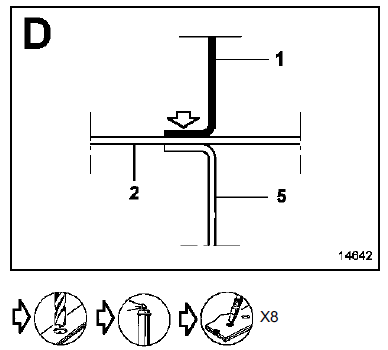

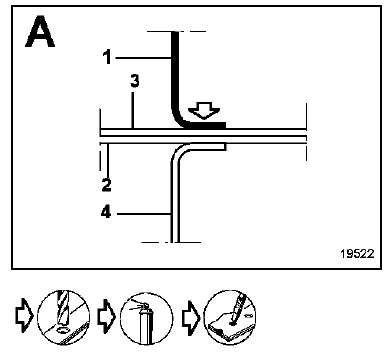

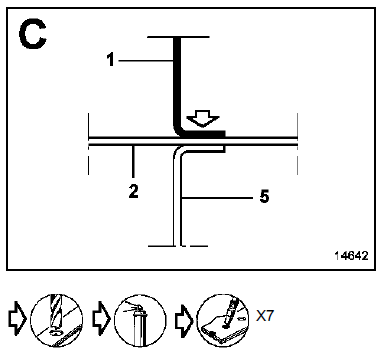

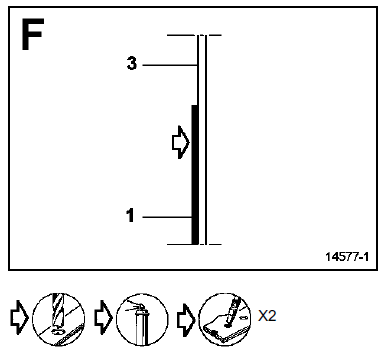

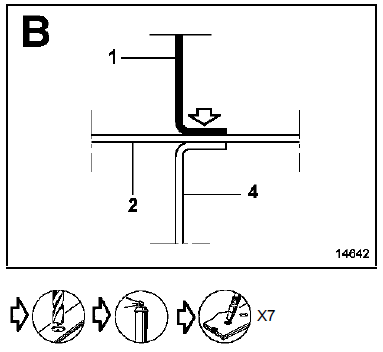

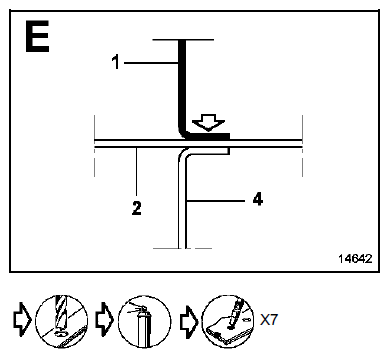

PIECES CONCERNEES (épaisseur en mm) :
- Renfort de plancher central - 2,5
- Partie latérale de plancher central - 1,2/0,8
- Traverse avant sous siège avant - 2
- Longeron avant partie arrière - 2
- Longeron avant partie central - 4
Tunnel
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la partie latérale
de plancher centrale pour une collision latérale.
Les info ...

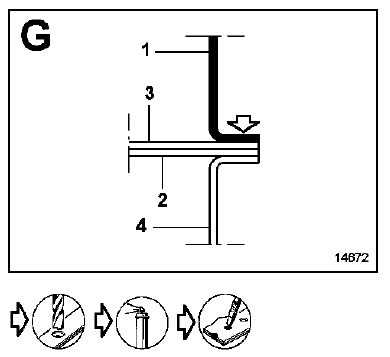

Traverse avant sous siège avant
