Le remplacement de cette pièce est une opération complémentaire au remplacement du bas de caisse pour une collision latérale.

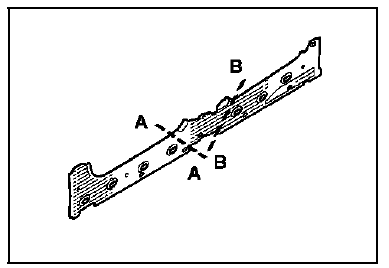

Cette opération peut s'effectuer suivant trois possibilités :

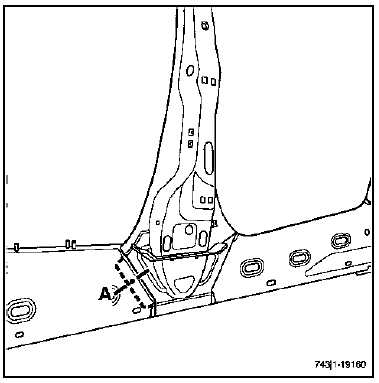

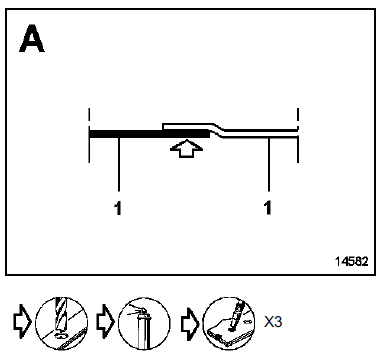

Partielle avant (suivant la coupe A-A).

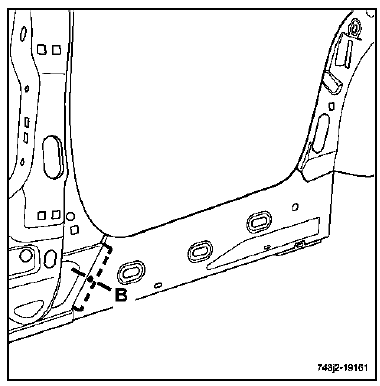

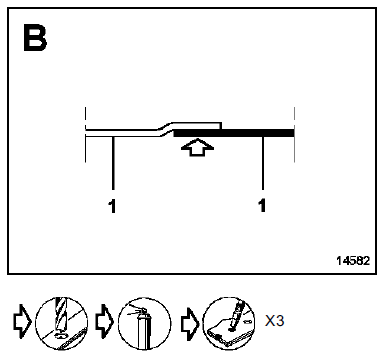

Partielle arrière (suivant la coupe B-B).
Complète.
NOTA
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

PIECES CONCERNEES (épaisseur en mm) :
Partielle avant

pièce sur véhicule

Partielle arrière

pièce sur véhicule

Bas de caisse
Fermeture de bas de caisseEnvironnement
