RTA - Renault Laguna: Remplissage purge
La circulation se fait en continu dans l'aérotherme, celui-ci contribuant au refroidissement du moteur.
REMPLISSAGE
Ouvrir impérativement les vis de purge.
Remplir le circuit par l'orifice du vase d'expansion.
Fermer les vis de purge dès que liquide s'écoule en jet continu.
Mettre en marche le moteur (2 500 tr/min.).
Ajuster le niveau de débordement pendant 4 minutes environ.
Fermer le bocal.
PURGE
Laisser tourner le moteur pendant 20 minutes à 2 500 tr/min., jusqu'à enclenchement du ou des motoventilateur(s) (temps nécessaire au dégazage automatique).
Vérifier que le niveau de liquide soit au voisinage du repère "Maxi".
NE PAS OUVRIR LA OU LES VIS DE PURGE MOTEUR TOURNANT.
RESSERRER LE BOUCHON DE VASE D'EXPANSION MOTEUR CHAUD.
Moteurs K4M et F4P

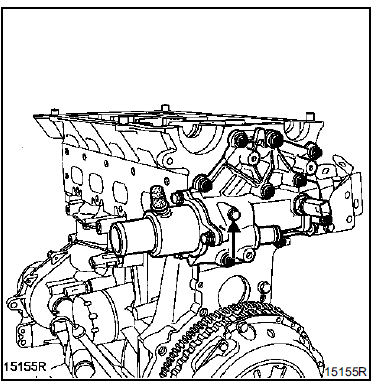

Localisation de la vis de purge sur le boîtier d'eau.
Caractéristiques
QUANTITÉ ET QUALITÉ DE LIQUIDE DE REFROIDISSEMENT
THERMOSTAT
...
Contrôle
Contrôle de l'étanchéité du circuit
Remplacer la soupape de vase d'expansion par
l'adaptateur M.S. 554-01.
Brancher sur celui-ci l'outil M.S. 554-07.
Faire chauffe ...
