Manuel du conducteur
POUR LE REMORQUAGE SE REFERER A LA LOI EN VIGUEUR DANS CHAQUE PAYS.
NE JAMAIS PRENDRE LES TUBES DE TRANSMISSION COMME POINT D'ATTACHE.
Les points de remorquage peuvent être utilisés uniquement pour le remorquage sur route. Ils ne peuvent servir en aucun cas pour sortir le véhicule d'un fossé ou pour soulever directement ou indirectement le véhicule.

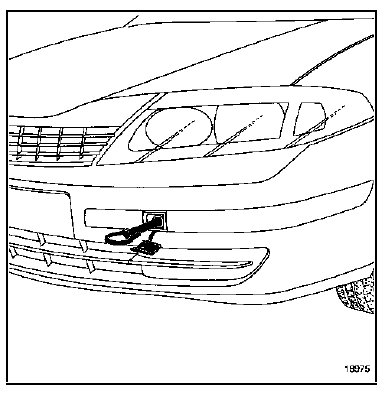

AVANT

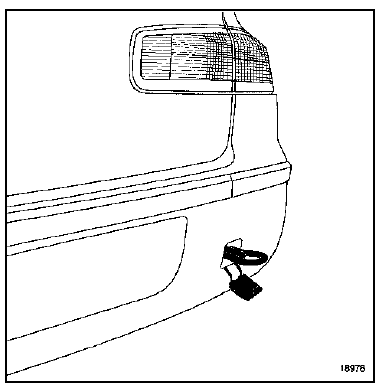

ARRIERE

Designation

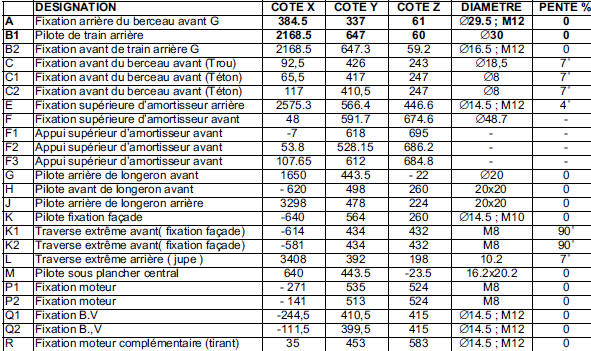

A et b = référentiel de mise en assiette

Moyens de levage

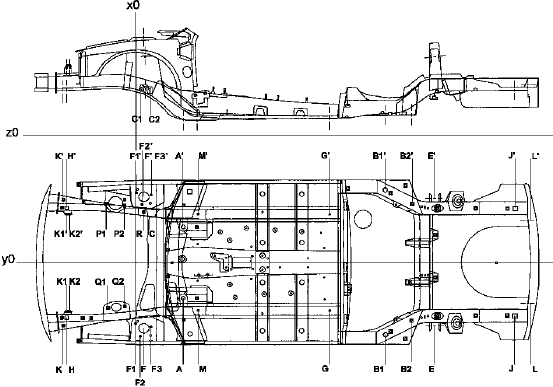

Désignation des pièces (éclaté)Porte-fusée arrière
DEPOSE
Déposer la roue.
Déposer selon méthode :
l'étrier de frein (voir méthode plaquettes de frein),
la chape d'étrier (vis C)
le bouchon de moyeu disque,
l'écrou de fusée,
le moyeu disque de frein,
les quatre ...
Rotule axiale
Le remplacement de la rotule axiale s'effectue boîtier de direction en place
sur le véhicule. En effet, l'outil permet le desserrage des rotules
axiales à travers le passage de roue.
Mettre le véhicule sur un pont à deux colonnes.
DEPOSE
D&e ...
Cric rouleur - Chandelles
Sigle sécurité (précautions
particulières à respecter lors d'une intervention).
L'utilisation d'un
cric rouleur implique
obligatoirement l'emploi de chandelles
appropriées.
Il est interdit de lever le véhicule en prenant appui
sous les b ...
