A FIXATION ARRIERE DE BERCEAU AVANT

C'est la référence principale avant.

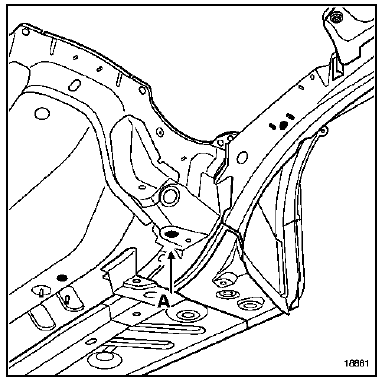

1-Mécanique avant déposée

1-Mécanique avant déposée

NOTA :

du coté gauche, le trou est rond, du coté droit, c'est une boutonnière.

En cas de remplacement du support arrière de berceau, cette référence est remplacée provisoirement par le point (M), situé sur la partie centrale de longeron avant, le point (A) servant alors à positionner l'élément remplacé.

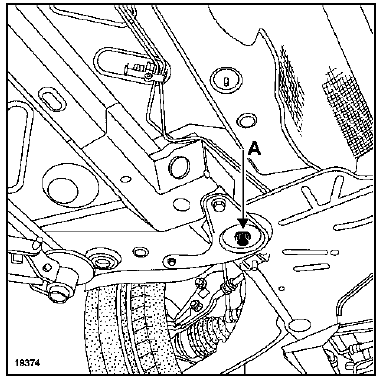

2.Mécanique avant en place :

2.Mécanique avant en place :

Le calibre coiffe la vis de fixation du berceau.

deux cas peuvent se présenter :

  1. pour une restructuration arrière, ces deux points suffisent à eux seuls à l'alignement et au support de l'avant du véhicule.
  2. pour un léger choc avant sans dépose du berceau train avant.

Il est néanmoins conseillé en cas de doute sur la déformation de l'un des points du référentiel caisse, d'utiliser deux points supplémentaires afin de confirmer la mise en assiette

B FIXATION AVANT DE BERCEAU ARRIERE

C'est la référence principale arrière.

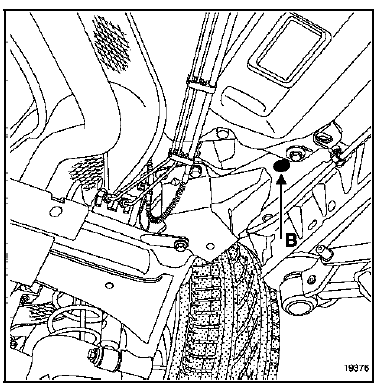

avec ou sans mécanique

avec ou sans mécanique

Le calibre est en appui sous le boîtier de fixation du berceau arrière et centré dans le trou pilote de montage train.

En cas de remplacement du longeron arrière complet ou de l'unit de plancher arrière, cette référence est remplacée par le point (G), situé sur la partie arrière de longeron avant, le point (B) servant alors à positionner la pièce remplacée.
