Notice d'utilisation - Renault Laguna III: Rangements, aménagements du coffre à bagages
Version berline
Rangements latéraux
Situés de chaque côté du coffre, ces rangements 1 peuvent accueillir des bidons d'huile...

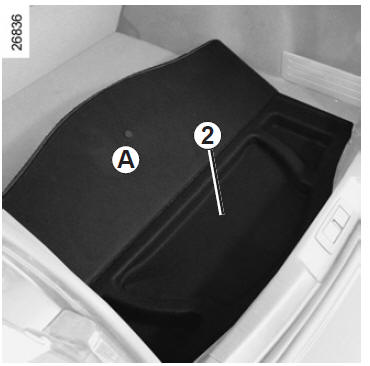

Rangement sous tapis 2
Pour ouvrir, repliez la partie A.
Version break

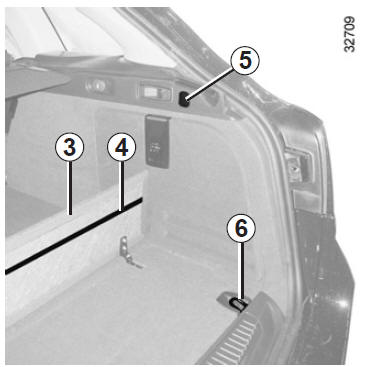

Compartimentage du coffre
Utile pour séparer le chargement.
Relevez le séparateur 3.
Au dos, vous disposez d'une bande élastique 4 pour maintenir de petits objets verticalement.
Masse maximum : 30 kg.
Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de la banquette arrière.
Maintien de sac en virage
Évite que des sacs se déplacent lors de la prise de virage.
Appuyez sur la patère 5, elle se déploie.
Pour la ranger, relevez-la et appuyez de nouveau dessus.
Masse maximum : 20 kg.

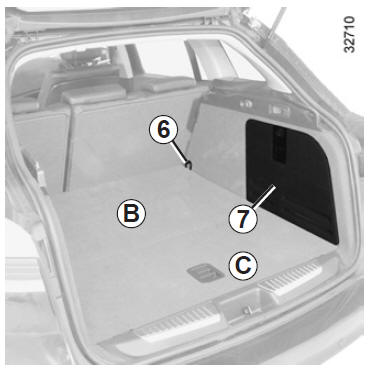

Rangements latéraux
Situés de chaque côté du coffre, ces rangements 7 peuvent accueillir des bidons d'huile...
Crochets d'arrimage
Les crochets 6 situés à chaque coin du coffre permettent d'arrimer le chargement.
Rangement sous tap
Pour ouvrir, repliez la partie C.

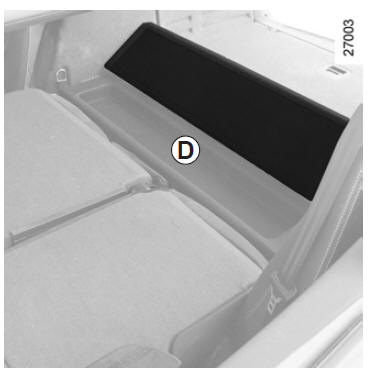

Rangement D
Rabattez les dossiers de la banquette, relevez l'avant du tapis B de coffre (ce rangement peut accueillir : le filet de séparation de bagages...).
Cache-bagages
Pour enrouler la partie souple 1 du cache-bagages 2
Appuyez sur l'arrière du cache-bagages
(mouvement A) : l'enroulement
du cache-bagages est automatique.
Ne placez pas d'objets lo ...
Transport d'objets dans le coffre, remorquage (attelage)
Placez toujours les objets transportés
de façon à ce que leur plus grande
dimensionsoit en appui contre le dossier
de la banquette arrière, ce qui est
le cas pour l ...
