RTA - Renault Laguna: Radiateur

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer la batterie ainsi que la protection sous moteur.

Vidanger le circuit de refroidissement par la Durit inférieure sur le radiateur.

Déposer :

• la platine à relais en (1),
• le bac à batterie en (2).

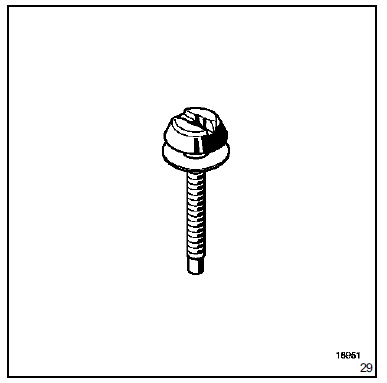

Pour cela, percer les trois vis inviolables à l'aide d'un foret de 5 mm dans l'axe de la vis.

Puis déposer les vis à l'aide d'une extracteur de goujon.

Déclipser le bocal de direction assistée de son support et l'écarter.

Débrancher :

• les connecteurs du groupe motoventilateur,
• la Durit supérieure de radiateur,

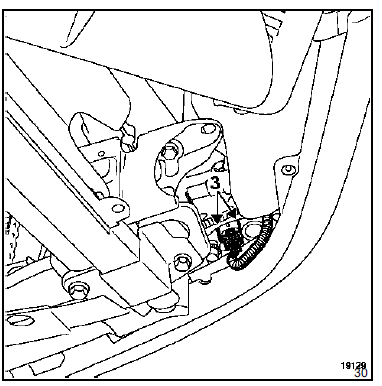

• les connecteurs des feux antibrouillard en (3), ceci en déposant partiellement les pare-boue gauche et droit,

• le bouclier,

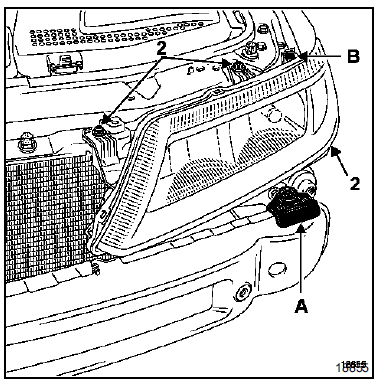

• les deux guides supérieurs (A) du bouclier, puis dégager l'agrafe (B) sur chaque optique,
• les trois vis (2) des fixations sur chaque optique,
• les deux optiques en les déconnectant.

IMPORTANT :

Après avoir reposé les optiques, il est nécessaire de procéder à leur réglage :

• positionner le véhicule sur un sol plat,
• positionner la commande de réglage à 0,
• procéder au réglage.

Si le véhicule est équipé de projecteurs au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des phares (consulter le chapitre "projecteurs au Xénon, initialisation du système").

Déposer :

• la calandre,
• les fixations de la traverse supérieure, l'écarter et la poser sur le moteur,

• les fixations inférieures du radiateur,
• les conduits d'air sur l'échangeur (moteur F9Q) et les écarter,
• les agrafes de fixation du condenseur sur le radiateur ou sur l'échangeur (moteur F9Q).

Attacher le condenseur à la traverse et déposer l'ensemble de refroidissement.

REPOSE

Procéder au remontage en sens inverse de la dépose.

Veillez à ne pas abîmer les ailettes du radiateur ou du condenseur lors de la repose, les protéger si nécessaire.

Remplir et purger le circuit de refroidissement (voir chapitre 19 "Remplissage-purge").
