RTA - Renault Laguna: Rétroviseur extérieur

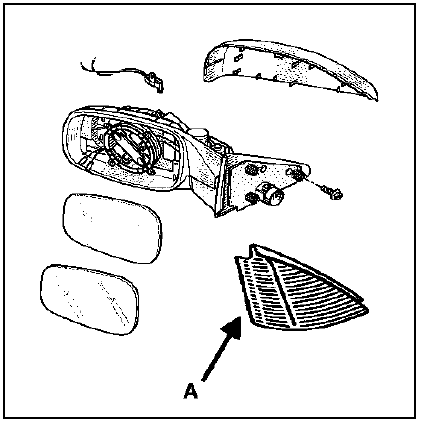

DEPOSE (À L'AIDE DE L'OUTIL CAR. 1363)

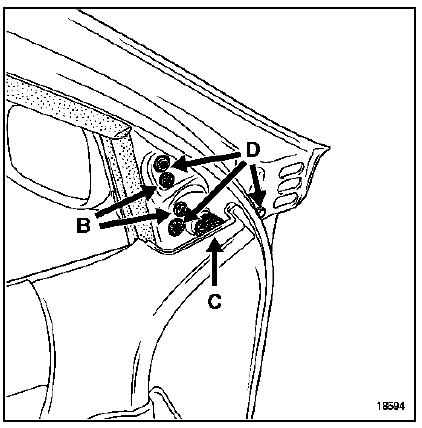

Déposer le cache intérieur (A) fixer en (B).
Débrancher le connecteur (C).
Déposer les trois vis de fixation (D).
Dégager le rétroviseur avec sa mousse d'étanchéité.
REPOSE
Vérifier la mise en place du connecteur sur le rétroviseur avant la repose.
