RTA - Renault Laguna: Principe de fonctionnement
NON REGULE

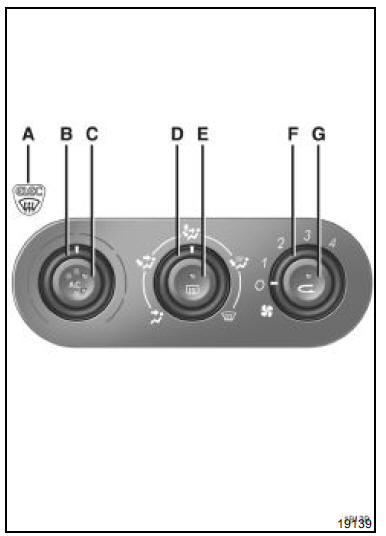

Tableau de commande
- Témoin de fonctionnement du pare-brise dégivrant,
- Réglage de la température,
- Mise en service de l'air conditionné,
- Répartition de l'air dans l'habitacle,
- Mise en service de la lunette arrière dégivrante et du pare-brise dégivrant,
- Réglage de la quantité d'air pulsé dans l'habitacle,
- Mise en service du recyclage d'air.
Fonction

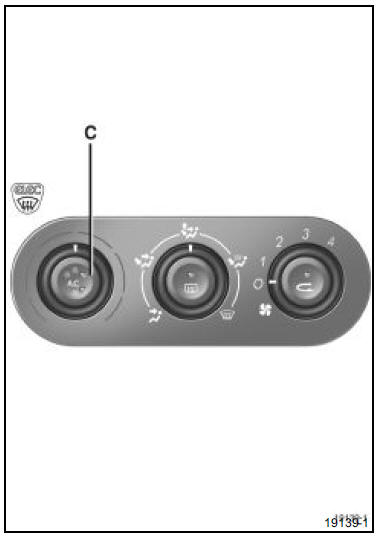

AIR CONDITIONNE (touche C) :
La commande C assure la mise en fonction ou l'arrêt de l'air conditionné.
Des appuis successifs sur la touche C permet de choisir :
- la fonction "air conditionné économique" : →Témoin C1 allumé.
- la fonction "air conditionné maximum" : →Témoin C2 allumé.
REGULE

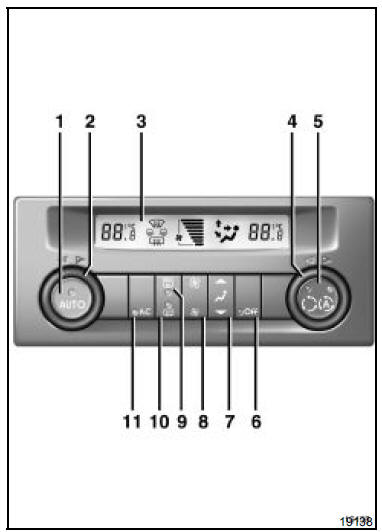

TABLEAU DE COMMANDE
La régulation a pour but d'offrir aux utilisateurs un confort stable et efficace quelles que soient les ambiances extérieures et les conditions d'utilisation du véhicule.
De plus, elle assure une bonne visibilité à travers les surfaces vitrées du véhicule.
Cette régulation est gérée électroniquement par un calculateur intégré au tableau de commande et le calculateur d'injection.
- Touche de mise en mode automatique
- Bouton de réglage de la température côté gauche.
- Afficheur.
- Bouton de réglage de la température côté droit.
- Touche de recyclage d'air et de mise en fonction du recyclage automatique.
- Touche d'arrêt du système.
- Touche de réglage de répartiteur d'air.
- Touche de réglage de la vitesse de ventilation.
- Touche "voir clair" pour le désembuage et le dégivrage des vitres.
- Touche de dégivrage lunette arrière.
- Touche de conditionnement d'air.
Ingrédients
MOTEURS K4M /F4P /F9Q
Compresseur :
DELPHI HARRISON V5
Huile pour compresseur DELPHI HARRISSON :
PLANETELF PAG 488 : 220 cm3 + - 15
Fluide réfrigérant :
R 134a : 65 ...
Filtre à particules
Installé devant l'entrée d'air extérieur, il assure le
filtrage de l'air et garantit un total assainissement de
ce dernier avant d'atteindre l'habitacle.
DEPOSE
Déposer ...
