RTA - Renault Laguna: Principe de fonctionnement

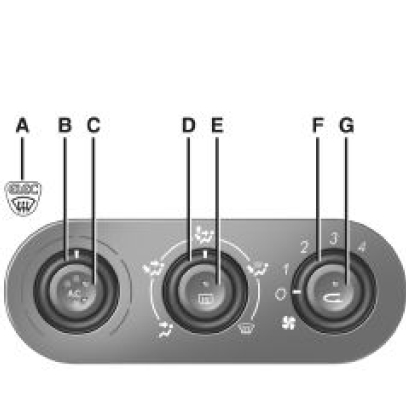

TABLEAU DE COMMANDE
- Témoin de fonctionnement du pare-brise électrique,
- Réglage de la température,
- Mise en service de l'air conditionné,
- Répartition de l'air dans l'habitacle,
- Mise en service de la lunette arrière dégivrante et du pare-brise électrique,
- Réglage de la quantité d'air pulsé dans l'habitacle,
- Mise en service du recyclage d'air.

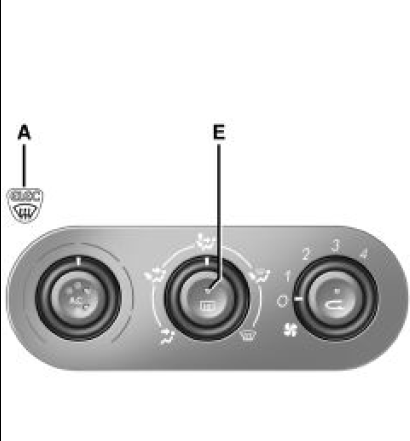

LUNETTE ET PARE-BRISE DEGIVRANT (touche E)
- Véhicule sans pare-brise dégivrant :
Cette fonction permet un dégivrage et désembuage de la lunette arrière et des rétroviseurs.
- Véhicule avec pare-brise dégivrant électrique :
Des appuis successifs sur la touche (E) permettent de choisir :
- la mise en fonction du dégivrage et désembuage de la lunette arrière et des rétroviseurs. Le témoin de fonctionnement de la touche (E) s'allume.
- la mise en fonction du dégivrage et désembuage
de la lunette arrière, des rétroviseurs et du parebrise.
Le témoin de fonctionnement de la touche (E) et (A) s'allume.
Pour arrêter ces fonctions :
- Elles s'arrêtent automatiquement après une durée déterminée par le système ;
- Appuyez de nouveau sur la touche (E).
RECYCLAGE D'AIR (touche G)
Le témoin s'allume.
L'air est pris dans l'habitacle, il est recyclé sans admission d'air extérieur.
L'utilisation prolongée de cette position peut entraîner des odeurs dues au non renouvellement de l'air ainsi qu'une formation de buée sur les vitres.
Il est donc conseillé de repasser en fonctionnement normal (air extérieur) en appuyant de nouveau sur la touche (G) dès que le recyclage d'air n'est plus nécessaire.
