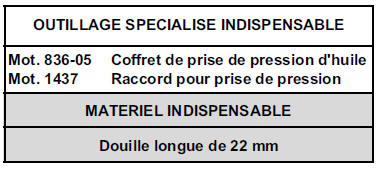

CONTROLE
Le contrôle de la pression d'huile doit être effectué lorsque le moteur est chaud (environ 80˚C).
Composition du coffret Mot. 836-05.

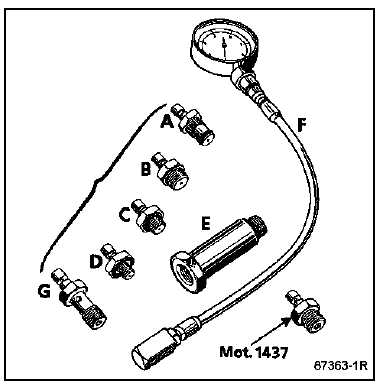

UTILISATION

Brancher le manomètre à la place du contacteur de pression d'huile.
CONTROLE MOTEUR
Moteurs K4M et F4P
Ralenti - 1 bar
3000 tr/min - 3 bars
Moteur L7X
Ralenti - 2 bars
3000 tr/min - 5 bars
Moteur F9Q
1000 tr/min - 1,2 bar
3000 tr/min - 3,5 bars
Consommation d'uile
Moteur - Boîte de vitessesPréliminaire
Ce document présente le diagnostic applicable sur tous les calculateurs
AIRBAG AUTOLIV ACU3 -
avec VDIAG 0C monté sur LAGUNA.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer
des éléments
suivants :
Le schém ...
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
Implantation des éléments
Moteurs K4M - F4P
Electrovanne de recyclage des vapeurs de carburant
Capteur de pression collecteur
Boîtier papillon motorisé
Sonde à oxygène amont
Bobines d'allumage
Capteur de température d'eau et capteur de point mort haut
Calculateur d'inject ...
