RTA - Renault Laguna: Potentiomètre d'accélérateur
MOTEUR F9Q
GENERALITES
Les potentiomètres de pédale d'accélérateur est solidaire de celle-ci. Son remplacement entraîne le remplacement de la pédale d'accélérateur.
Il existe deux types de pédale : Avec ou sans point dur.
Les véhicules équipés du régulateur / limiteur de vitesse, possèdent une pédale d'accélérateur avec un point dur en fin de course (Kick-down).
Ce point dur sert à pouvoir sortir de la fonction limitation de vitesse dans le cas où le conducteur doit augmenter sa vitesse.
| ATTENTION : Il est possible de monter une pédale avec un point dur à la place d'une pédale sans point dur. En revanche, il est interdit de monter une pédale sans point dur à la place d'une pédale avec point dur. |
DEPOSE
Débrancher la batterie :

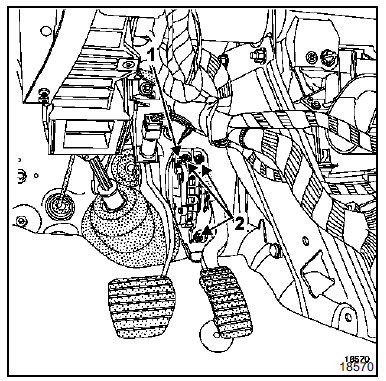

Débrancher le connecteur (1) de la pédale d'accélérateur.
Déposer :
- les trois vis (2) de fixation de la pédale,
- la pédale.
REPOSE
Procéder à la repose en sens inverse de la dépose.

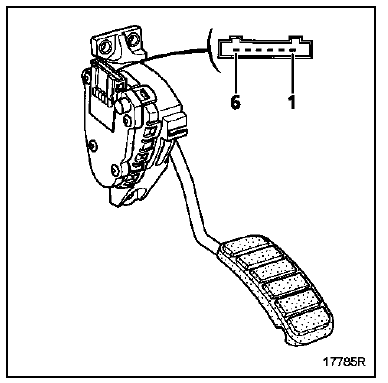

Affectation des voies :
- Masse piste 2
- Masse piste 1
- Signal de piste 1
- Alimentation piste 1
- Alimentation piste 2
- Signal piste 2
NOTA : un défaut sur le potentiomètre de position de pédale d'accélérateur entraîne un régime de ralenti ou le fonctionnement modifié (voir chapitre 13 "Correction du régime de ralenti")
