RTA - Renault Laguna: Porte-fusée
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Déposer les roues avant.
Déclipser le capteur ABS sur porte-fusée.
Déposer l'étrier (voir dépose plaquette).
Suspendre l'étrier.

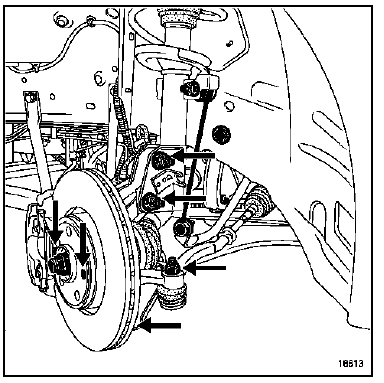

Déposer :

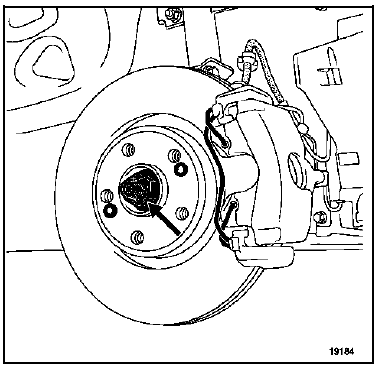

- l'écrou de moyeu,
- les deux vis de chape d'étrier,
- le disque,
- l'écrou de rotule de biellette de direction,
- l'écrou de rotule inférieure,
- les vis de fixation inférieure d'amortisseur,
- le porte-fusée.
REPOSE
Procéder en sens inverse de la dépose.
Les vis de chapes d'étrier doivent être enduites de produit de type FRENEBLOC avant leur remontage.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation") .
