RTA - Renault Laguna: Pompe à huile
Moteur L7X
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- la courroie de distributeur (voir méthode décrite dans le chapitre 11 "Courroie de distribution"),
- la pige du vilebrequin,
- le galet enrouleur inférieur de distribution,
- le pignon de vilebrequin,
- les fixations des supports du compresseur,
- la pompe à huile.
NOTA : l'étanchéité de la pompe à huile est assurée par un joint composite supportant plusieurs démontages. Si le joint est blessé, il peut être réparé partiellement avec du produit d'étanchéité AUTOJOINT OR.
REPOSE
Monter la pompe à huile.

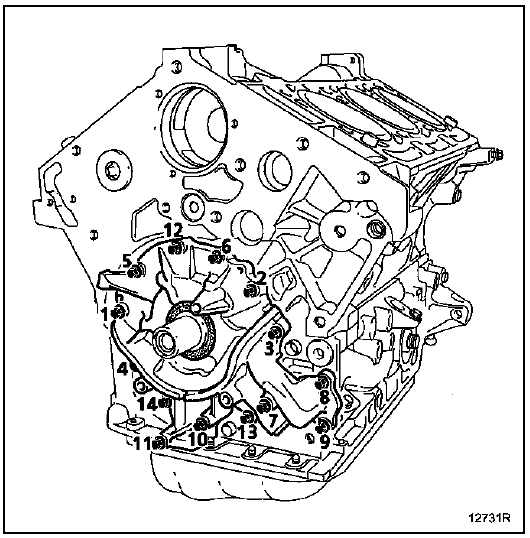

Approcher les vis et serrer au couple 0,8 daN.m dans l'ordre suivant : Reposer la
Reposer la courroie de distribution (voir méthode décrite dans le chapitre 11 "Courroie de distribution").
NOTA : pour un remplacement de pompe à huile, il est nécessaire de remplir le corps de celle-ci.
