RTA - Renault Laguna: Plaquettes de freins

Déposer les deux roues arrière.

Déposer les deux roues arrière.

Déclipser les câbles de frein à main du train arrière.

DEPOSE

Déposer :

  • le ressort extérieur de l'étrier,
  • les deux bouchons situés au bout des colonnettes,
  • les deux vis des colonnettes.

Suspendre l'étrier et déposer les plaquettes.

REPOSE

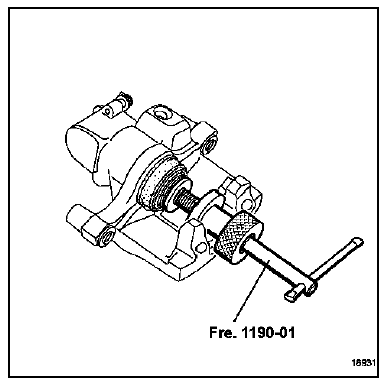

Repousser à fond le piston en le vissant à l'aide de l'outil Fre. 1190-01.

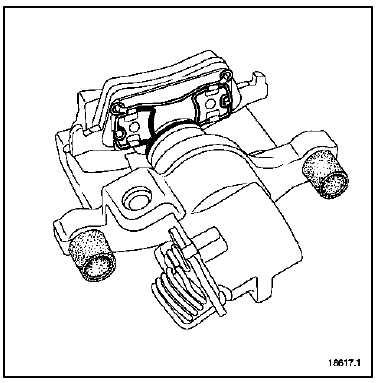

Mettre en place les garnitures neuves en commençant

Mettre en place les garnitures neuves en commençant par l'intérieur.

ATTENTION : la garniture intérieure est munie d'un ressort de maintien, il est impératif d'engager celui-ci dans le piston de l'étrier.

Remonter l'étrier sur son flasque en commençant par

Remonter l'étrier sur son flasque en commençant par la vis inférieure de colonnette.

Reposer les deux bouchons des colonnettes.

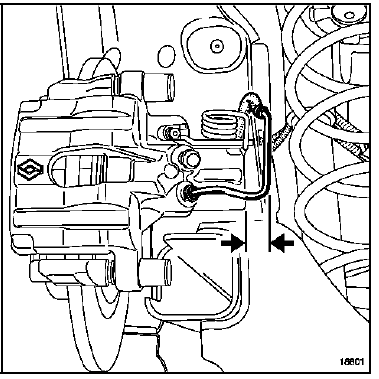

Respecter une distance de 20 mm entre le coude du tuyau et l'étrier arrière.

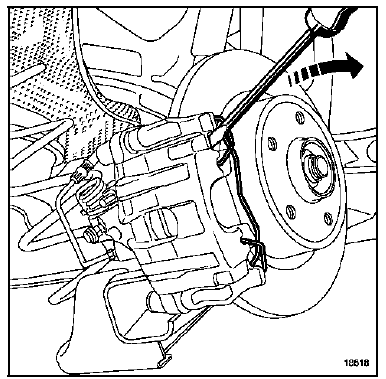

Repose du ressort :

Repose du ressort :

  • engager le ressort dans le bas de l'étrier,
  • à l'aide d'un tournevis, mettre le ressort en place en haut de l'étrier.

Clipser les câbles de frein à main.

Clipser les câbles de frein à main.

Reposer les roues.

ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
