RTA - Renault Laguna: Plancher arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe arrière ou d'un longeron arrière pour une collision arrière.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

• complète,

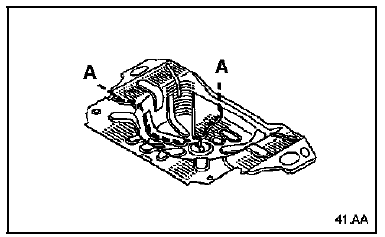

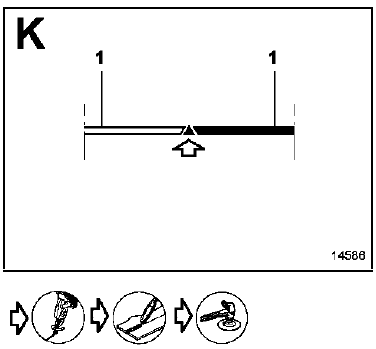

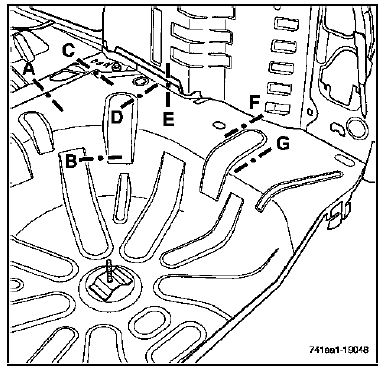

• partielle suivant la coupe A-A (coté droit ou gauche).

NOTA : pour le remplacement partiel qui s'effectue par superposition des tôles, le nombre de points de bouchonnage n'est pas précisé dans la méthode.

Il sera nécessaire de respecter un écart d'environ 60 mm entre les points de soudure.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire)

COMPOSITION DE LA PIECE M.P.R

Pièce assemblée avec :

Renfort de fixation roue de secours

Vis soudée

Rivet

PICES CONCERNES (épaisseeur en mm) :

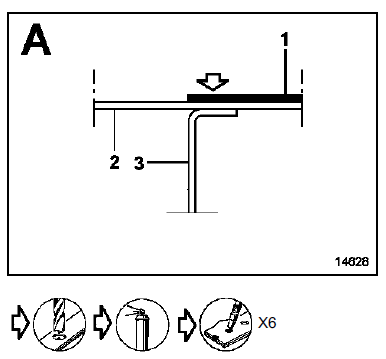

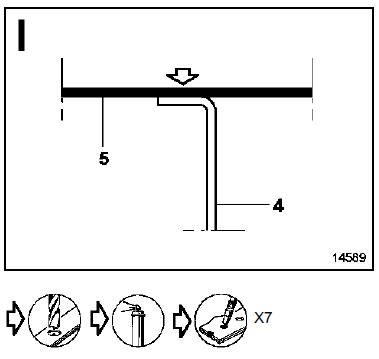

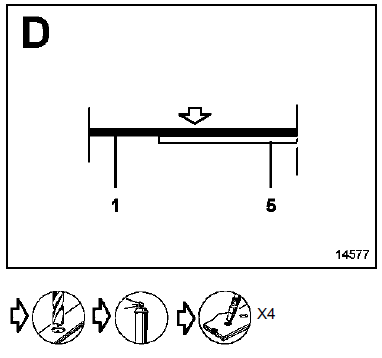

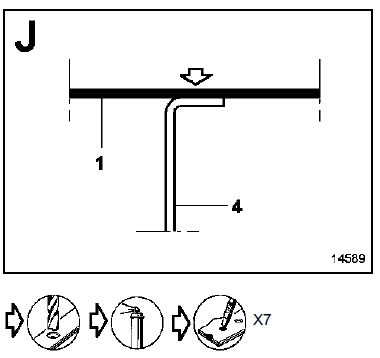

1. Plancher arrière - 0,8

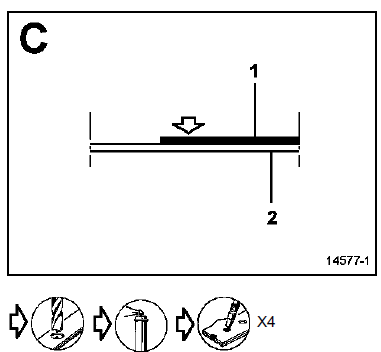

2. Plancher arrière partie avant - 0,7

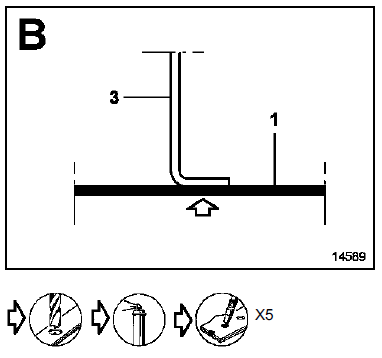

3. Traverse sous plancher arrière - 1,2

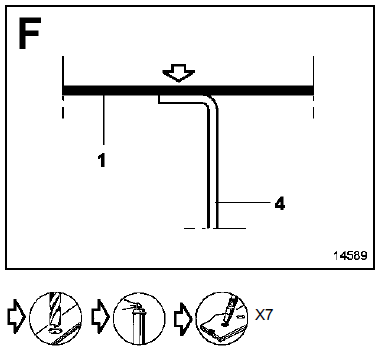

4. Longeron arrière - 1,8

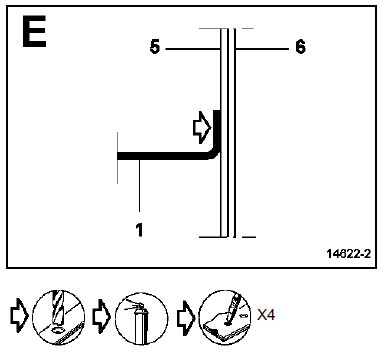

5. Renfort de longeron - 1,8
6. Passage de roue intérieur - 0,8

Complète

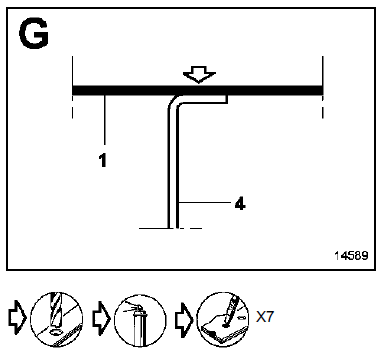

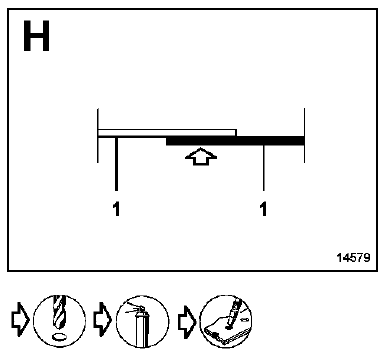

Remplacement partiel

  sur pièce MPR

sur véhicule
