RTA - Renault Laguna: Pattes de fixation
Les pattes de fixation des phares sont réparables à l'aide d'une collection fournie en pièce de rechange, sous condition qu'il n'y ait pas de manque de matière, seules les fissures sont à prendre en compte.
METHODE DETAILLEE
références du KIT de réparation :
- pattes de fixation optique droit (77 01 206 873)
- pattes de fixation optique gauche (77 01 206 872)
Pattes de fixation supérieures

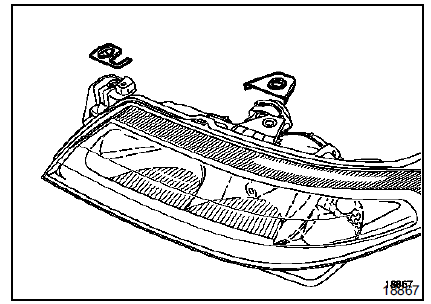

Patte de fixation inférieure

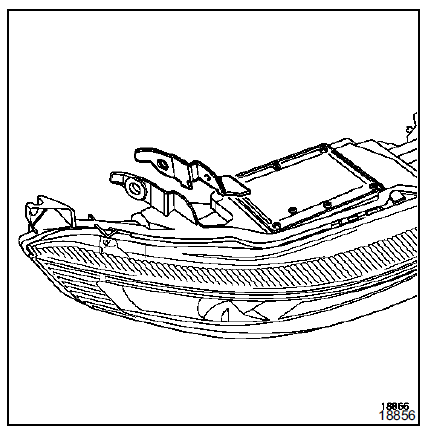

Positionner la patte de réparation, contre-percer et la riveter avec un rivet aveugle de 5 × 11.
