RTA - Renault Laguna: Passage de roue partie arrière

RTA - Renault Laguna / Tôlerie / Structure superieure avant / Passage de roue partie arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement du demi-bloc pour une collision avant et à la fermeture de bas de caisse pour une collision latérale avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

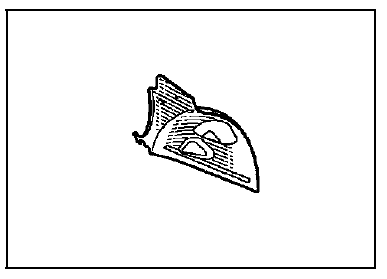

COMPOSITION DE LA PIECE M.P.R.

Pièce livrée seule.

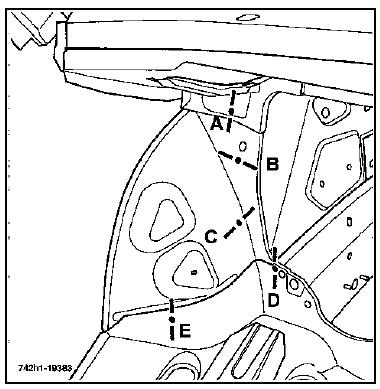

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

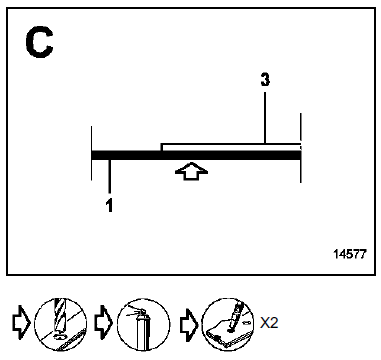

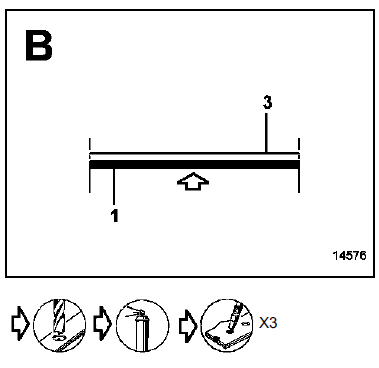

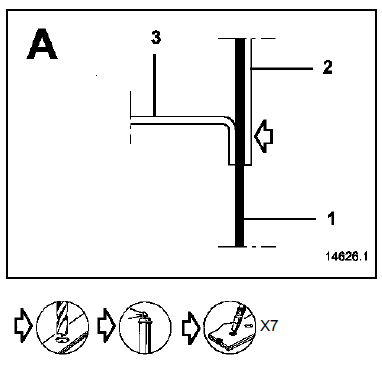

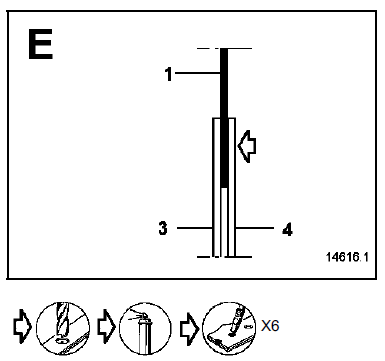

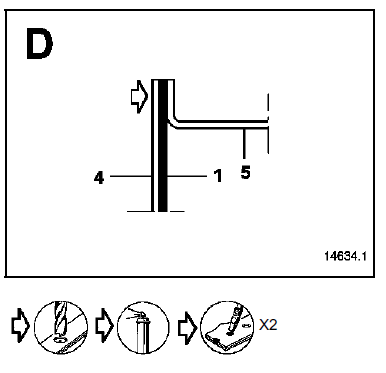

  1. Passage de roue partie arrière - 1
  2. Cloison de chauffage - 1,8/0,8
  3. Passage de roue - 1.2
  4. Partie latéral de plancher central - 1,2/0,8
  5. Longeron avant - 1,8
