Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

  • partielle suivant la coupe A-A,
  • complète.

NOTA : pour le remplacement partiel qui s'effectue par superposition des tôles, le nombre de points de bouchonnage n'est pas précisé dans la méthode.

Il sera nécessaire de respecter avec un écart d'environ 60 mm entre les points de soudure.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Support tube de frein

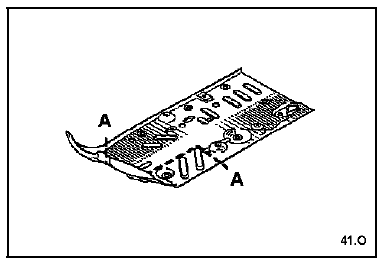

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

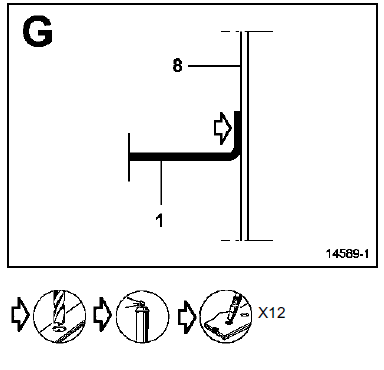

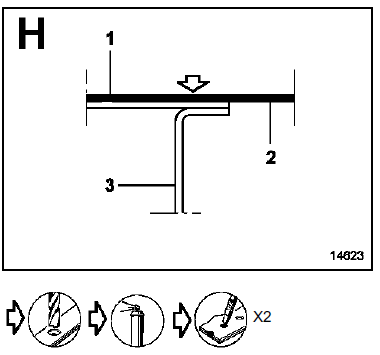

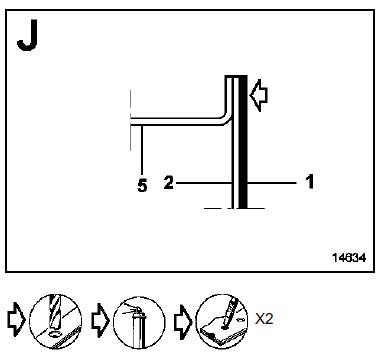

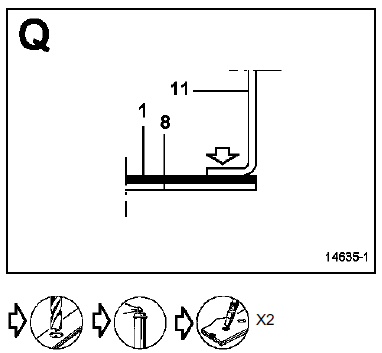

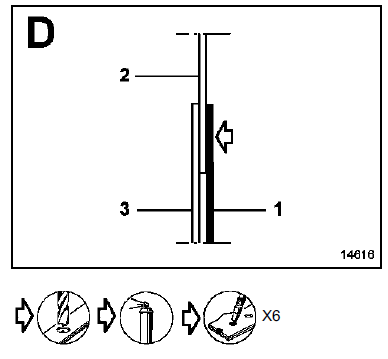

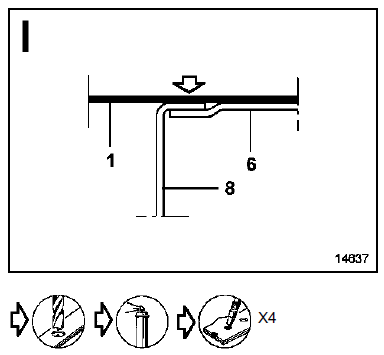

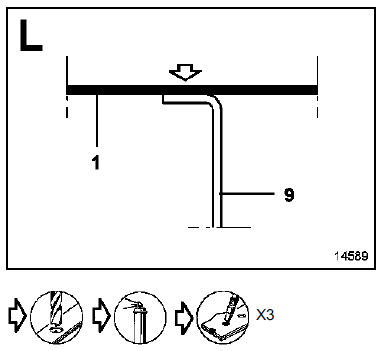

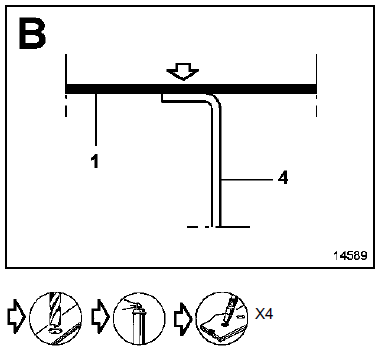

  1. Partie latérale de plancher central - 1,2/0,8

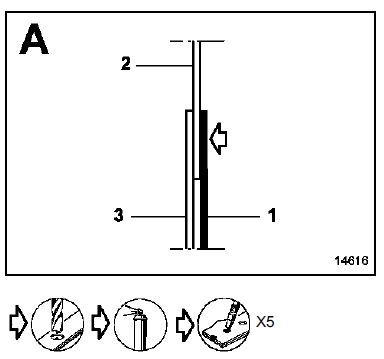

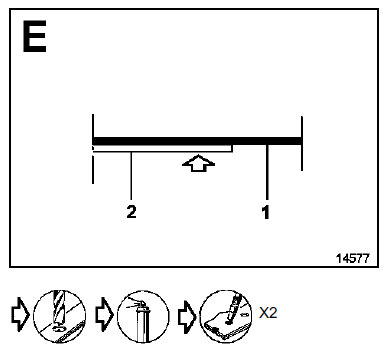

  2. Passage de roue partie arrière - 1
  3. Passage de roue - 2
  4. Boîtier de fixation berceau - 1.5
  5. Longeron avant - 1.8
  6. Traverse latérale avant - 1.5
  7. Renfort de tunnel - 1.2

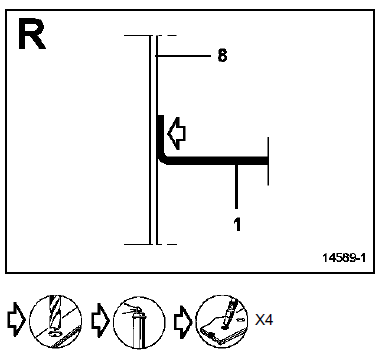

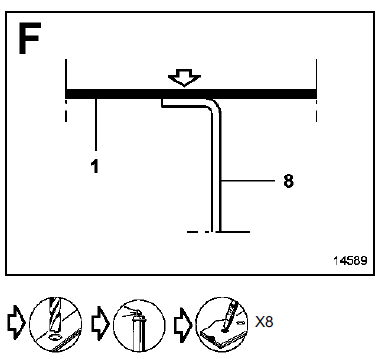

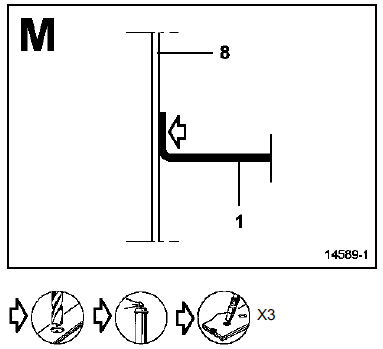

  8. Tunnel - 1.2

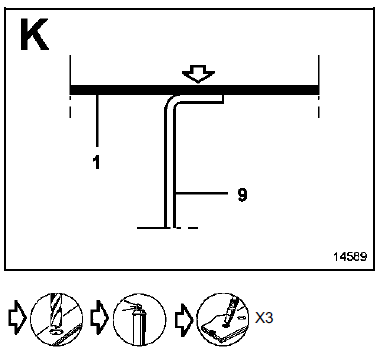

  9. Longeron avant partie arrière - 2

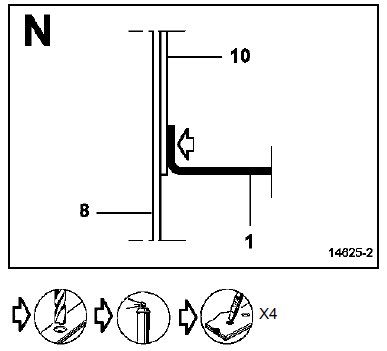

  10. Fermeture de traverse avant de plancher arrière - 1

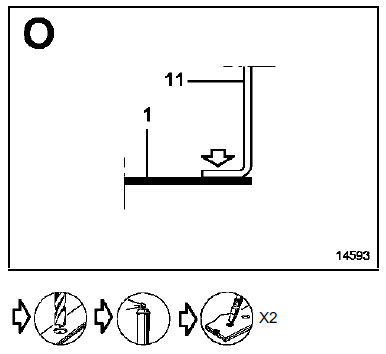

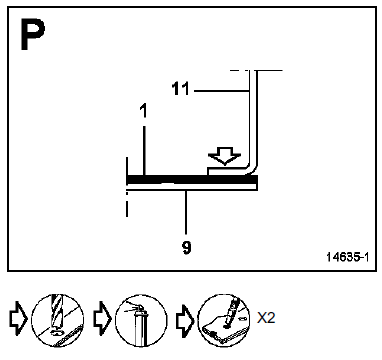

  11. Traverse avant de plancher arrière - 1.2

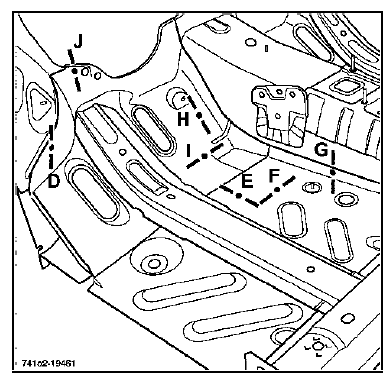

Remplacement partiel

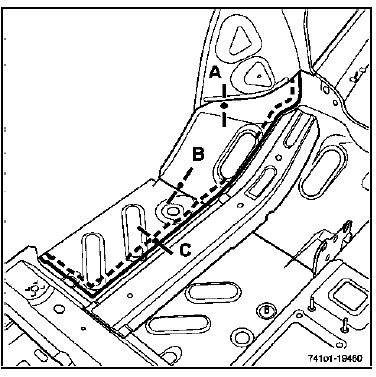

sur pièce MPR

sur véhicule sur pièce MPR

sur véhicule

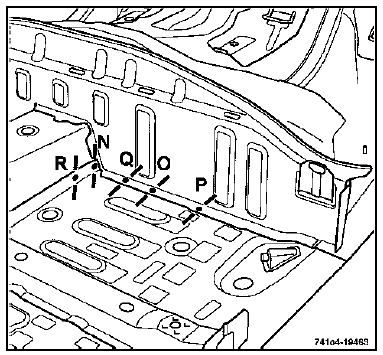

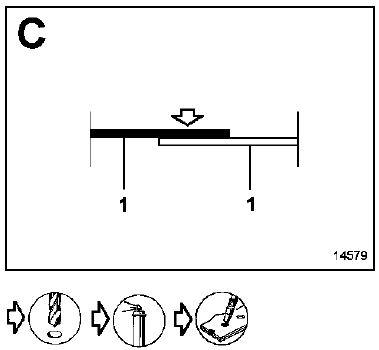

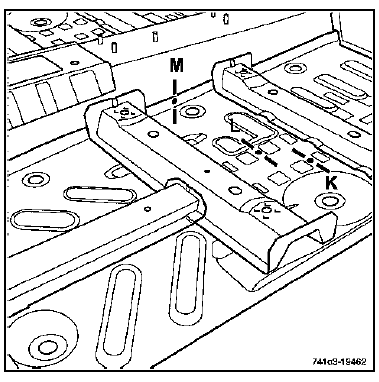

Remplacement complet

Remplacement complet

Tunnel

    Renfort boîtier de fixation berceau
