RTA - Renault Laguna: Partie avant de côté de caisse

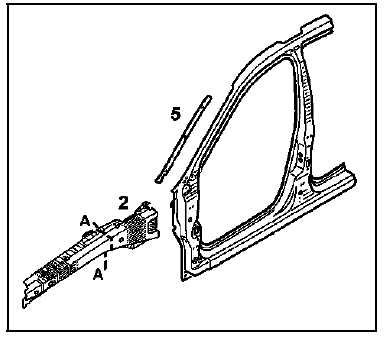

Le remplacement de cette pièce est une opération de base pour une collision latérale avant.
Pour effectuer cette opération, il sera nécessaire de commander en supplément :
- le support joint de double étanchéité avant (5) à remplacer complet (voir chapitre 43A),
- le renfort de côté d'auvent (2) à remplacer partiellement (voir chapitre 43A),
- les inserts gonflants inférieurs (voir chapitre 43A et 43D).

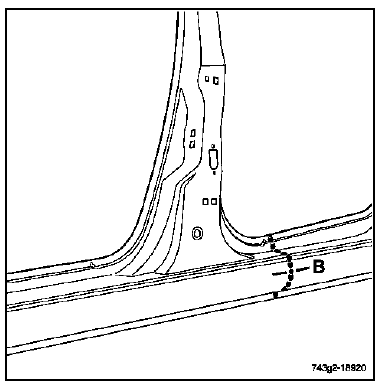

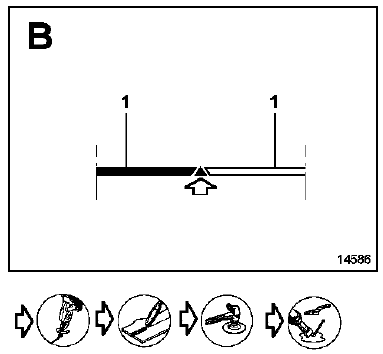

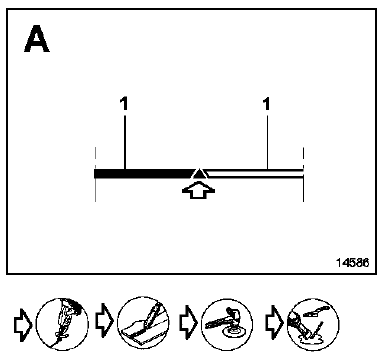

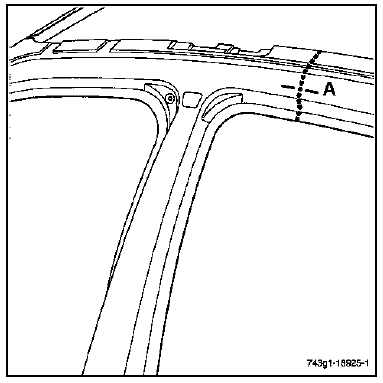

Dans la méthode décrite ci-après vous trouverez uniquement la localisation des coupes à effectuer de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Renfort de charnière inférieur
Renfort de pied
Support joint double étanchéité
Goujon soudé
Ecrou serti
Vis soudée
Renfort d'articulation
Cage de fixation charnière
Plaque de fixation charnière
Renfort charnière
PIECES CONCERNEES (épaisseur en mm) :
- Partie avant de côté de caisse - 1
