RTA - Renault Laguna: Particularités
GRILLES DE VITESSES
PK6

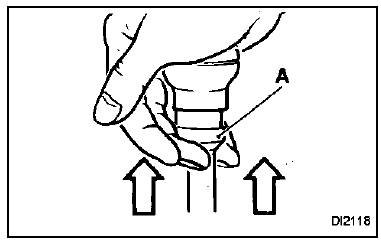

Pour passer la marche arrière, soulever la gachette (A) et manoeuvrer le levier.
JH3/JR5

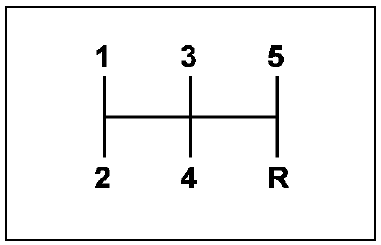

Pour passer la marche arrière, revenir au point mort et passer celle-ci comme une autre vitesse.

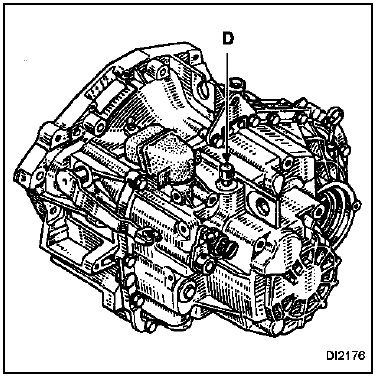

ATTENTION : il est INTERDIT de démonter la valve de reniflard (D) pour effectuer le remplissage d'huile.
Lubrifiants
CAPACITE (en litres)
QUALITE VISCOCITE
JR5/JH3
TRANSELF TR5 75 W80W à commander chez ELF.
PK6
FREQUENCE DES VIDANGES
Sans vidange
CONTROLE DU NIVEAU SI FUITE
JR5/JH3
Remplir jusqu' ...
Dépose-repose
Moteurs F4P - K4M
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Vidanger la boîte de vitesses.
Déposer :
les r ...
