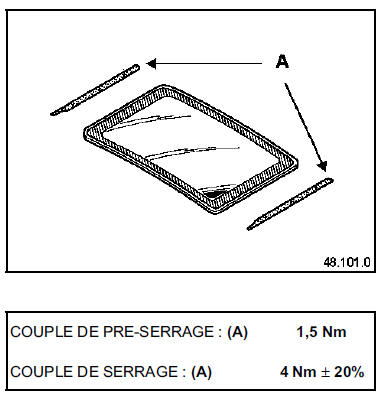

DEPOSE
Après avoir déposé les deux caches de mécanisme,

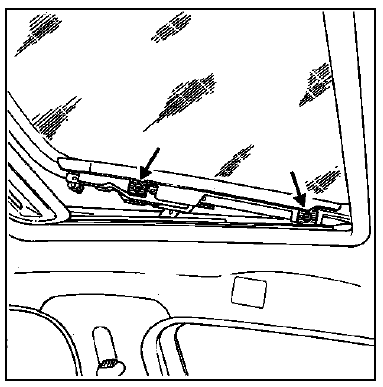

déposer les quatre vis de fixation (A) (M5 tête BTR 4).

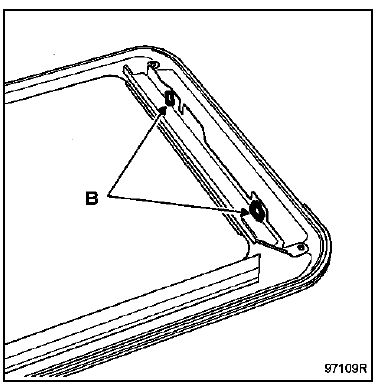

Attention aux cales (B).
Après repose du toit, procéder au réglage du panneau.

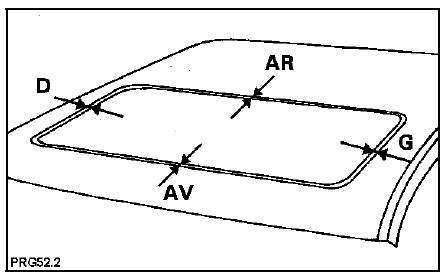

Les jeux entre le panneau et la carre de pavillon doivent être répartis de moitié entre l'avant et l'arrière ainsi que pour la droite et la gauche.
A l'aide d'un réglet, contrôler sur trois points la répartition des jeux.

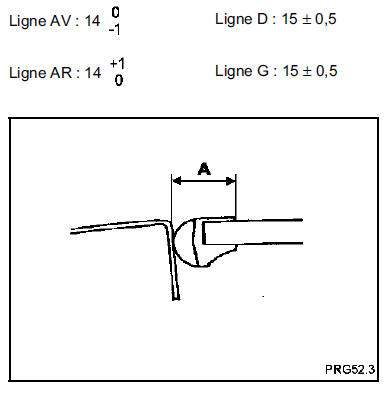

Ces relevés doivent se faire entre la carre de pavillon et la partie supérieure du surmoulage en (A) :
REGLAGE DES JEUX ARRIERE, AVANT ET LATERAUX
Cette opération doit être effectuée après démontage du panneau mobile ou de l'ensemble du toit.

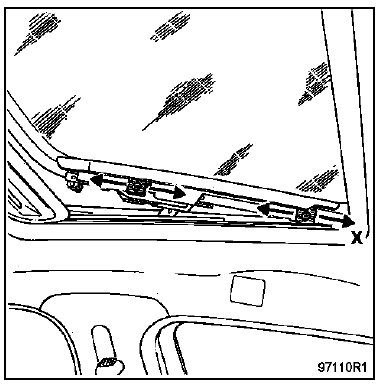

1 - Réglage des jeux avant, arrière et latéraux :
Pour effectuer le réglage, il faut que le panneau soit en position fermé et que ses quatre vis de fixation soient légèrement desserrées afin de le positionner en X.

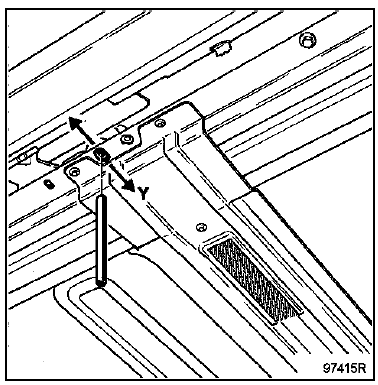

Pour le réglage en Y, il est nécessaire de desserrer
légèrement les fixations du toit. Mettre en place deux
piges 10 dans l'orifice prévu à cet
effet pour
immobiliser la cassette en X et positionner le panneau
en Y.

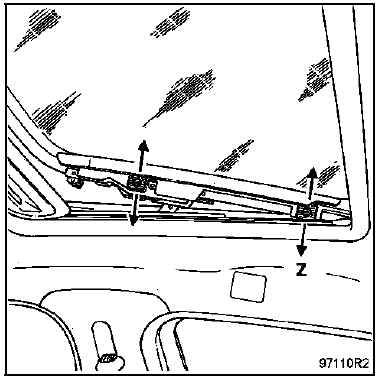

2 - Réglage des jeux en hauteur en (Z) :
Mettre le toit en position fermé.
Comme pour le réglage du jeu avant/arrière agir sur les vis et sur le panneau comme ci-dessus.
Positionner le réglet sur sa tranche au niveau de la carre de pavillon et visualiser l'affleurement avec le panneau mobile.

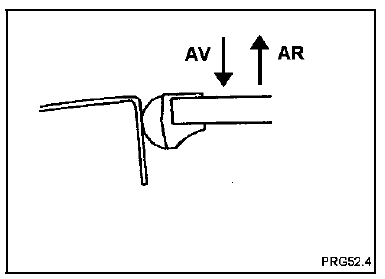

Réglage en hauteur :
Tolérance ligne arrière : 1 mm de dépassement du panneau.
Tolérance ligne avant : 1 mm d'enfoncement du panneau.
Volant de direction|Direction assistée
Réglage en hauteur et en profondeur
Réglage en hauteur et en profondeur
Tirez le levier 1 et positionnez le volant
dans la position désirée.
Ensuite, poussez le levier au-delà du
point dur pour bloquer le volant.
Assurez-vous du bon verrouillage du
...
KG0A, KG0B avec des pneus de 17
...
Rétroviseur extérieur
DEPOSE (À L'AIDE DE L'OUTIL CAR. 1363)
Déposer le cache intérieur (A) fixer en (B).
Débrancher le connecteur (C).
Déposer les trois vis de fixation (D).
Dégager le rétroviseur avec sa mousse d'étanchéité.
REPOSE
...
