RTA - Renault Laguna: Pédale de débrayage
DEPOSE
Débrancher la batterie
Mettre les roues du véhicule droites.
Dégrafer la rotule de l'émetteur d'embrayage sur la pédale.

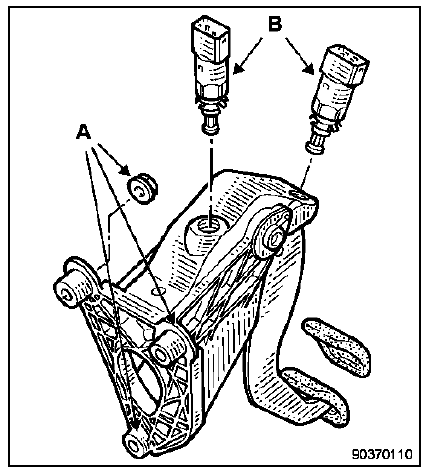

Déposer :
- les trois écrous (A) de la platine,
- les deux connecteurs (B) des capteurs pédales.
REPOSE
Procéder dans l'ordre inverse de la dépose.
Serrer les écrous au couple de 3,4 daN.m.
Tuyauterie de commande d'embrayage
DEPOSE
Débrancher la batterie.
Vidanger le réservoir de liquide de frein jusqu'à ce que
le niveau de liquide soit sous l'orifice d'alimentation de
l'émetteur.
Plac ...
Boîtier de commande
ECLATE
Cables de commande externe sur boite JR/JH
Cables de commande externe sur boite PK
JR - JH
DEPOSE
Cette opération s'effectue après avoir déposé la
...
