Manuel du conducteur
Ouverture de l'extérieur
Ouverture de l'extérieur

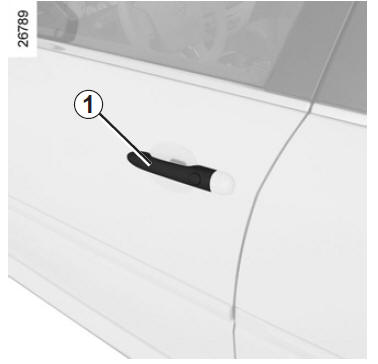

Portes déverrouillées ou carte RENAULT " mains libres " sur vous, saisissez la poignée 1 et tirez vers vous.
Dans certains cas, il est nécessaire de tirer deux fois la poignée pour ouvrir la porte.
Par mesure de sécurité, les manoeuvres d'ouverture/ fermeture ne doivent se faire que véhicule à l'arrêt. |
Ouverture de l'intérieur
Ouverture de l'intérieur

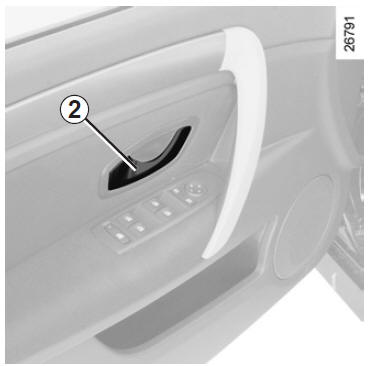

Tirez la poignée 2.
Nota : les feux et les accessoires (radio...) continuent de fonctionner après l'arrêt moteur. Ils s'arrêtent dès l'ouverture de la porte conducteur.
Alarme sonore d'oubli d'éclairage
À l'ouverture d'une porte, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé.
1 2 Par mesure de sécurité, les manoeuvres d'ouverture/ fermeture ne doivent se faire que
Alarme d'oubli de carte
À l'ouverture de la porte conducteur, si la carte est restée dans le lecteur, le message " retirer la carte " apparaît au tableau de bord accompagné d'un bip sonore.
Alarme d'oubli de fermeture d'un ouvrant
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le message " coffre ouvert " ou " porte ouverte " (suivant l'ouvrant) apparaît au tableau de bord accompagné d'un témoin, dès que le véhicule atteint environ 10 km/h.
Sécurité enfants
Sécurité enfants
Véhicule avec
contacteur 1

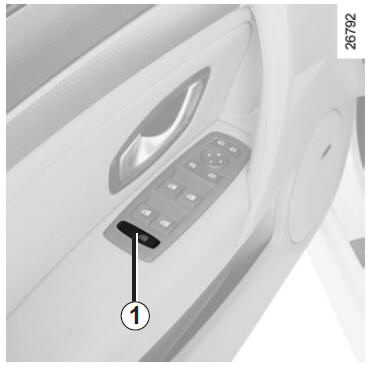

Appuyez sur le contacteur 1 pour autoriser l'ouverture des portes arrière.
Si le véhicule est équipé de lèvevitres arrière électriques, cette action autorise également leur fonctionnement.
L'allumage du témoin intégré au contacteur indique la condamnation.
Nota : en cas de défaillance du système, le message " sécurité enfants à contrôler " s'affiche au tableau de bord : consultez un Représentant de la marque.
Sécurité occupants arrière
Le conducteur peut autoriser le fonctionnement des portes arrière et, suivant véhicule, des lève-vitres en appuyant sur le contacteur 1 côté dessin.
Suivant véhicule, en cas de défaillance:
Après un débranchement de la batterie vous devez appuyer sur le contacteur 1 côté dessin, pour condamner les portes arrière.
Véhicule avec verrouillage manuel des portes
Véhicule avec verrouillage manuel des portes

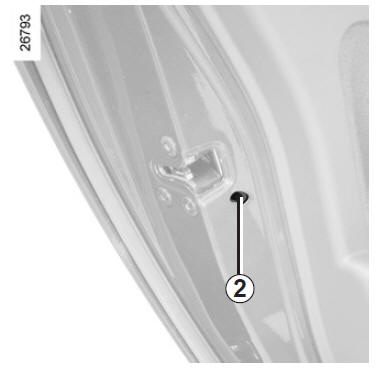

Pour rendre impossible l'ouverture des portes arrière de l'intérieur, déplacez le levier 2 et vérifiez de l'intérieur que les portes sont bien condamnées.
Responsabilité du conducteur lors du stationnement ou arrêt
du véhicule Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement. RIS QUE DE MO RT OU BLESS URES GRAVES. |
