Manuel du conducteur
Banc de réparation

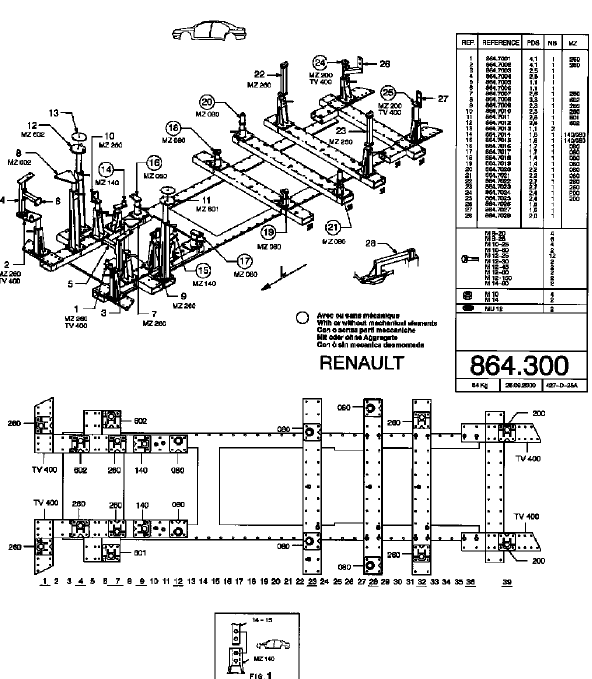

Fiche celette

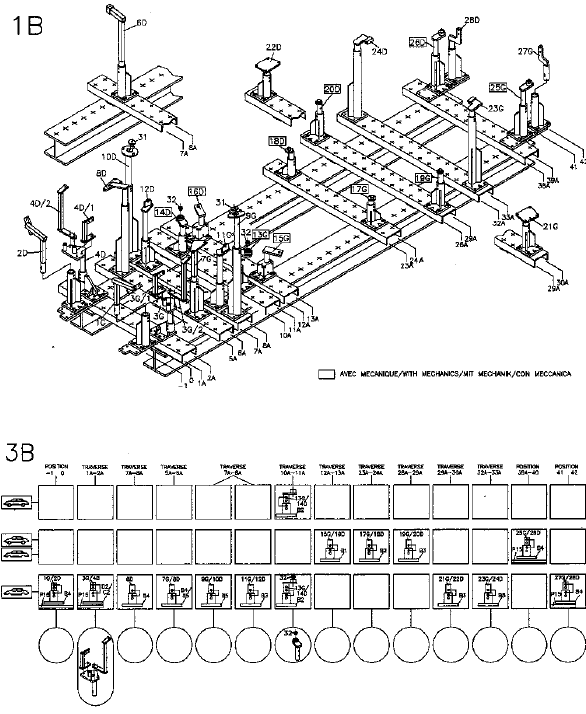

Fiche Blackhawk
Blackhawk
Blackhawk
Pièces fournisseur
Têtes spécifiques pour Système MS
Commander à : BLACKHAWK
centre Eurofret
Rue de Rheinfeld
67100 STRASBOURG
Référence fournisseur : REN 88 700
Complémentaire au montage de base REN
Celette
Celette
Pièces fournisseur
Têtes spécifiques pour Système MZ
Commander à : CELETTE S.A
B.P.9
38026 VIENNE
Référence fournisseur : 864 300
Complémentaire au montage
Peinture
TôlerieEtrier de frein
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Déposer les roues avant.
Mettre en place un presse pédale pour éviter
l'écoulement du liquide de frein.
Déposer :
le ressort de la face avant de l'étrier,
la patte de fix ...
Moteurs tous types
IMPORTANT
le boîtier papillon motorisé n'est pas
démontable.
Il est interdit de modifier la position de la vis de
butée (A).
Moteurs K4M et F4P
Moteur L7X
AFFECTATION DES VOIES
Connecteur du boîtier papillon motorisé :
Masse pot ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
