RTA - Renault Laguna: Moteurs tous types

IMPORTANT

  • le boîtier papillon motorisé n'est pas démontable.
  • Il est interdit de modifier la position de la vis de butée (A).

Moteurs  K4M et F4P

Moteur L7X

Moteur L7X

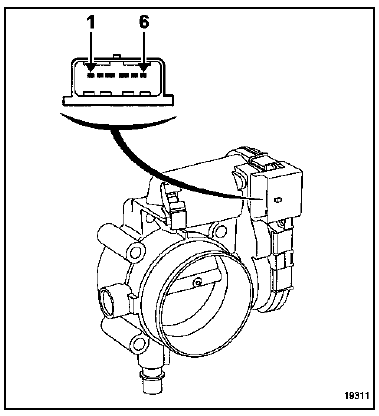

AFFECTATION DES VOIES

AFFECTATION DES VOIES

Connecteur du boîtier papillon motorisé :

  1. Masse potentiomètre
  2. Signal potentiomètre N'1
  3. - moteur
  4. + moteur
  5. Alimentation + 5V potentiomètres
  6. Signal potentiomètre N'2

Résistance moteur : 1,6 Ω + - 0,08 Ω

Résistance potentiomètre : 1200 Ω + - 240 Ω

    Moteur L7X
    DEPOSE Débrancher la batterie. Déposer le cache moteur. Débrancher le capteur de température d'air (1). Déposer la manche à air (2). Déb ...

    Collecteur d'admission
    ...

    D'autres materiaux:

    Ségments non traités
    CONSIGNES Sur ce véhicule, les seuls segments ne pouvant être diagnostiqués sont : le segment de la prise diagnostic, le segment de la vignette (afficheur portes et roues), le segment de l'Unité Centrale de Communication (si option télématique / mu ...

    Renfort de pied milieu
    Le remplacement de cette pièce suivant la coupe A-A est une opération complémentaire au remplacement du pied milieu pour une collision latérale. Cette opération peut s'effectuer complète, en complément au remplacement de la partie avant de c&oc ...

    Pression de gonflage des pneumatiques
    La pression de gonflage des pneumatiques est indiquée sur l'étiquette A située sur le chant de la porte conducteur. Pour la lire ouvrez la porte. Zone B : dimension des pneumatiques équipant le véhicule. Zone C : pression de gonflage des pneumatiqu ...
