RTA - Renault Laguna: Moteurs F4P-K4M

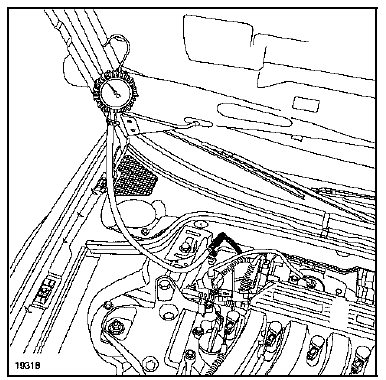

Débrancher le conduit (F) d'arrivée d'essence, placer un raccord en "T" équipé du manomètre de contrôle.
| ATTENTION : prendre garde à la quantité d'essence se trouvant dans la rampe et le raccord. Protéger les parties sensibles. |
Démarrer le véhicule afin de faire tourner la pompe à carburant.
Relever la pression qui doit être constante.
Pression lue :
3,5 bars + - 0,6
NOTA : quelques secondes peuvent être nécessaires pour relever une pression correcte dans la rampe d'injection.
Moteur L7X
Déposer le bouchon de la prise de pression, placer le
raccord Mot. 1311-03 équipé du manomètre de
contrôle.
ATTENTION : prendre garde à la quanti ...
