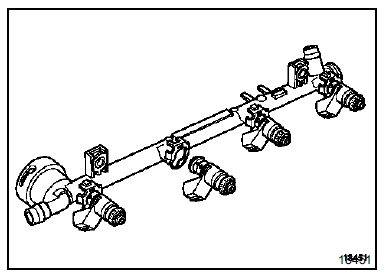

Les injecteurs sur le moteur F4P SONT DE TYPE

Les injecteurs sur le moteur F4P SONT DE TYPE MAGNETI MARELLI PICO et de type SIEMENS DEKA sur le moteur K4M.

Ils sont fixés à la rampe d'injection par des agrafes.

Le carburant circule en permanence sur la circonférence du corps de l'injecteur. Ce balayage en carburant évite la formation de bulles de vapeur d'essence et favorise les démarrages à chaud.

DEPOSE

ATTENTION : lors de la dépose des injecteurs, ou de la rampe d'injection, prendre garde à la quantité de carburant se trouvant dans la rampe et le raccord. Protéger l'alternateur.

Débrancher la batterie.

Débrancher la batterie.

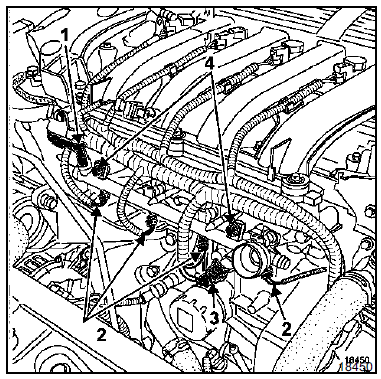

Déposer :

  • le protecteur de rampe,
  • le raccord d'arrivé d'injection de carburant (1) de la rampe d'injection sans pincer le tuyau,
  • les connecteurs des injecteurs (2),
  • le connecteur du capteur de cliquetis (3),
  • les vis de fixation de la rampe (4),
  • la rampe d'injection,
  • les agrafes des injecteurs,
  • les injecteurs.

REPOSE

Changer impérativement les joints toriques et les agrafes de fixation des injecteurs.

Respecter le couple de serrage des vis de rampe.

Respecter le couple de serrage des vis de rampe.
