RTA - Renault Laguna: Moteur F9Q

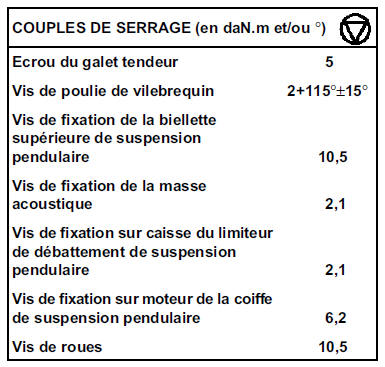

DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- le cache moteur,
- la roue avant droite,
- le pare-boue droit ainsi que la protection latérale,
- la protection sous moteur,
- la courroie accessoires voir chapitre 07 "Tension courroie accessoires",
- le longeron aluminium ainsi que le tirant longeron caisse côté droit du véhicule.
Déclipser le filtre à gazole de son support, dégrafer les tuyaux de carburant et écarter l'ensemble.

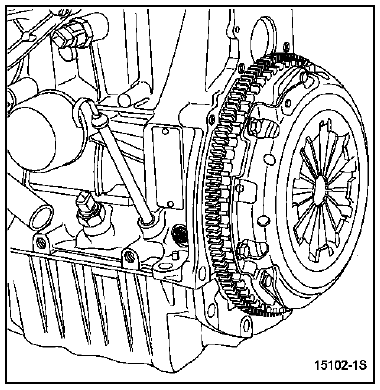

Retirer le bouchon de la Pige de Point Mort Haut.
Moteur F9Q

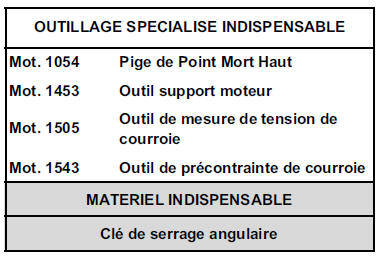

Mettre en place le support moteur Mot. 1453 avec les
sangles de maintien.
Desserrer la vis (5) puis déposer la vis (6) de la
biellette de reprise de couple.
Déposer :
la mass ...
