RTA - Renault Laguna: Moteur  F9Q

METHODE DE SERRAGE CULASSE

RAPPEL : afin d'obtenir un serrage correct des vis, retirer avec une seringue l'huile pouvant se trouver dans les trous de fixation de la culasse.

Toutes les vis de la culasse doivent être remplacées systématiquement après un démontage. Il n'y a pas de resserrage culasse.

Prétassement du joint

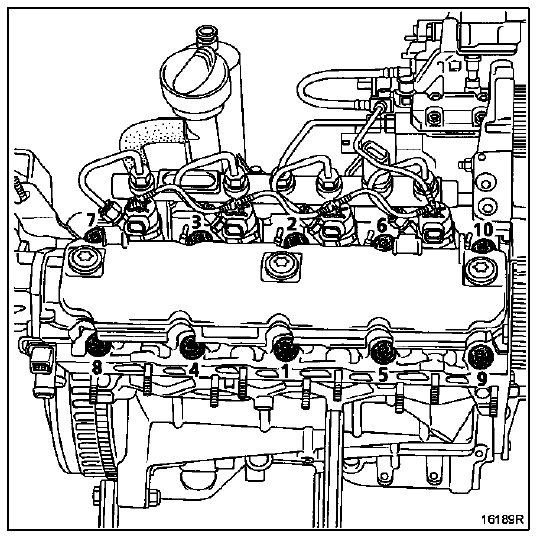

Serrage de toutes les vis à 3 daN.m, puis effectuer un angle de 100'4' dans l'ordre précisé ci-dessous.

Attendre 3 minutes, temps de stabilisation.

Attendre 3 minutes, temps de stabilisation.

Serrage de la culasse :

  • le serrage s'effectue en vague, la procédure ci-après s'applique successivement aux vis 1-2 puis 3-4, 5-6, 7-8 et 9-10.
  • desserrer les vis 1-2 jusqu'à les libérer totalement,
  • serrer les vis 1-2 à 2,5 daN.m, puis effectuer un angle de 213'7'
  • répéter l'opération de desserrage et resserrage pour les vis 3-4, 5-6, 7-8 et 9-10

Pas de resserrage culasse.
