RTA - Renault Laguna: Moteur L7X

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer le collecteur d'admission (voir chapitre 12 Mélange carburé "Collecteur d'admission").

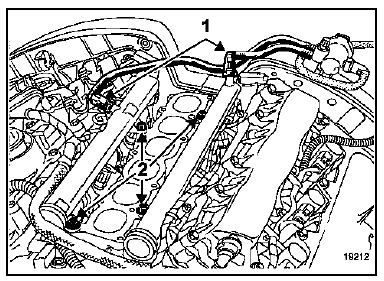

Débrancher les raccords d'arrivée d'essence (1) sur les deux rampes d'injection, prendre garde à la quantité d'essence se trouvant dans celles-ci.

Déposer :

  • les vis (2) de fixation des rampes d'injection,
  • les deux rampes d'injection.

  • la vis (3) de fixation des tuyaux de réaspiration des vapeurs d'huile,
  • les écrous de fixation du répartiteur d'admission,
  • le répartiteur d'admission.

REPOSE

REPOSE

Changer le joint.

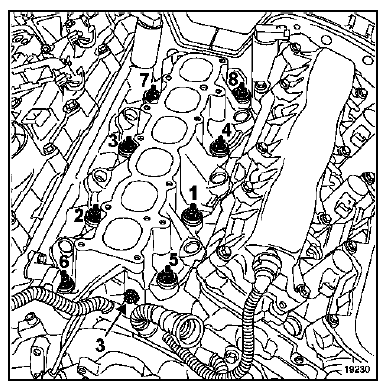

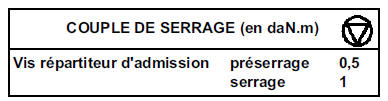

Procéder au remontage en sens inverse de la dépose en respectant le couple et l'ordre de serrage du répartiteur d'admission.
