RTA - Renault Laguna: Moteur L7X
DEPOSE
Débrancher la batterie.
Déposer le cache moteur.

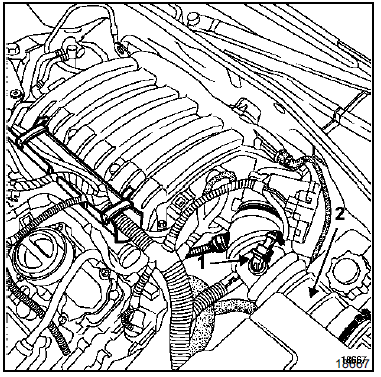

Débrancher le capteur de température d'air (1).
Déposer la manche à air (2).
Débrancher :
- le boîtier papillon motorisé,
- les deux tuyaux situés sous le boîtier papillon motorisé.
Déposer :

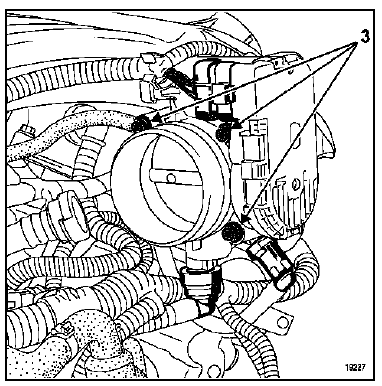

- les quatre vis (3) du boîtier papillon motorisé,
- le boîtier papillon motorisé.
REPOSE
Reposer en sens inverse de la dépose.
Remplacer le joint à chaque démontage du boîtier papillon.
A la mise du contact le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.
Contrôler à l'aide de l'outil de diagnostic que cet apprentissage soit bien effectué.
Moteurs K4M et F4P
DEPOSE BOITIER PAPILLON
Débrancher la batterie.
Déposer le boîtier de filtre à air (voir chapitre 12
Mélange carburé " Admission d'air ").
...
Moteurs tous types
IMPORTANT
le boîtier papillon motorisé n'est pas
démontable.
Il est interdit de modifier la position de la vis de
butée (A).
Moteurs K4M et F4P
Moteu ...
