RTA - Renault Laguna: Moteur L7X
La dépose-repose du carter inférieur ne présente pas de difficultés particulières.

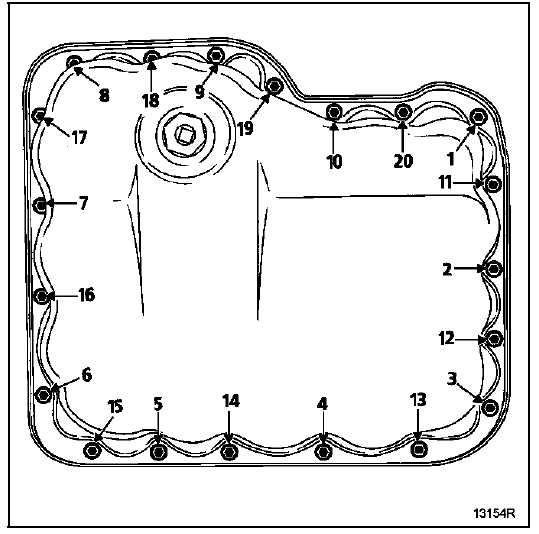

Approcher les vis et serrer au couple de 0,8 daN.m dans l'ordre suivant :
NOTA : l'étanchéité du carter est assurée par un joint composite supportant plusieurs démontages. Si le joint est blessé, il peut être réparé partiellement avec du produit d'étanchéité AUTOJOINT OR.
