RTA - Renault Laguna: Moteur K4M
DEPOSE
La dépose du carter inférieur ne présente pas de difficultés particulières.
REPOSE2

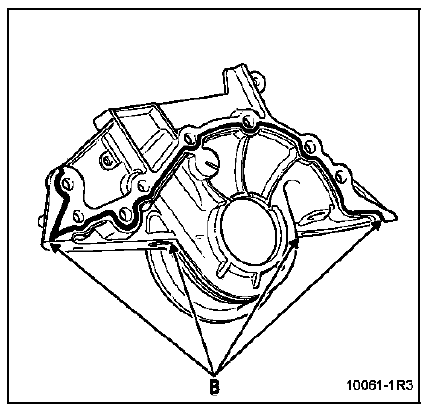

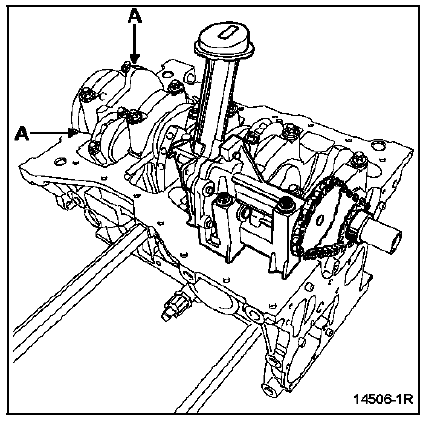

Appliquer du RHODORSEAL 5661 en (A) de chaque côté du palier N'1 et en (B) sur le carter de fermeture vilebrequin.
Reposer le carter inférieur avec un joint neuf en le presserrant au couple 0,8 daN.m, puis effectuer un serrage (en "escargot") au couple de 1,4 daN.m.
Carter inférieur
...
Moteurs F4P-F9Q
DEPOSE
La dépose du carter inférieur ne présente pas de
difficultés particulières.
REPOSE
Mettre un point de RHODORSEAL 5661 en (A) (de
chaque côt&eac ...
