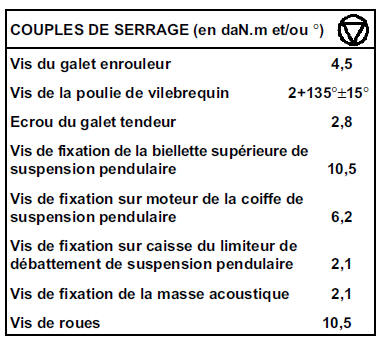

DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :

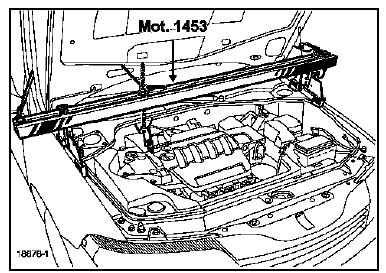

Mettre en place le support moteur Mot. 1453 avec les sangles de maintien.
Déposer :

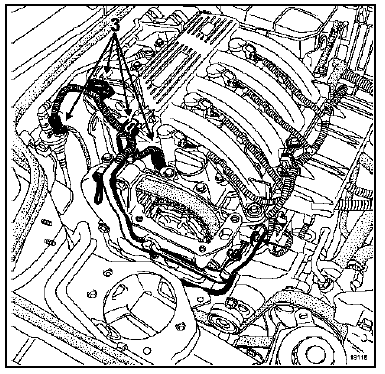

Débrancher les connecteurs (3).
Dégrafer :

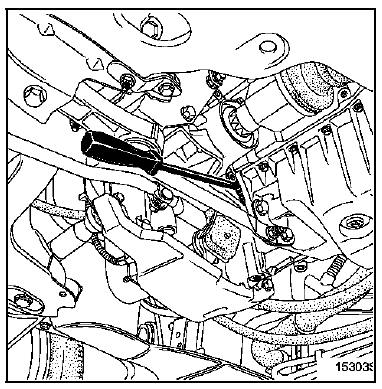

Déposer :

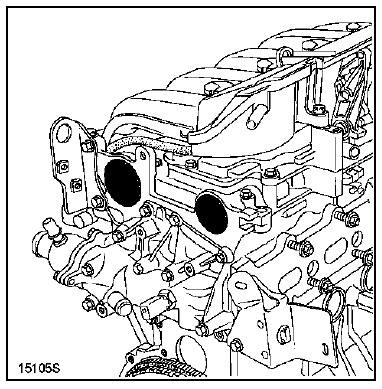

Calage de la distribution

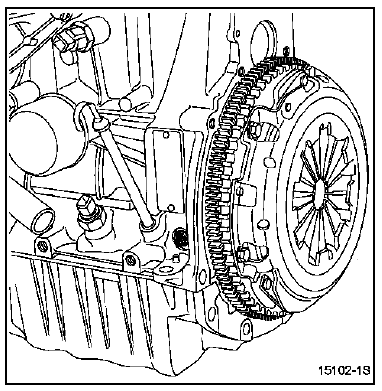

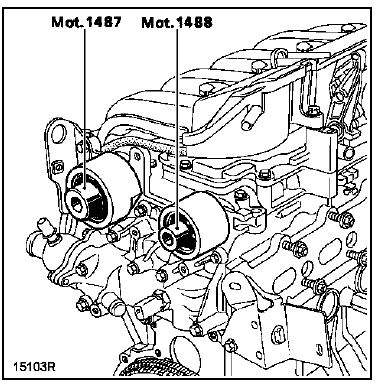

Tourner le moteur dans le sens horaire (côté distribution) de façon à placer les rainures des arbres à cames vers le bas dans une position quasi horizontale comme indiqué sur le dessin ci-dessous. Puis insérer la Pige de Point Mort Haut Mot. 1054 afin de se trouver entre le trou d'équilibrage et la rainure de calage du vilebrequin.

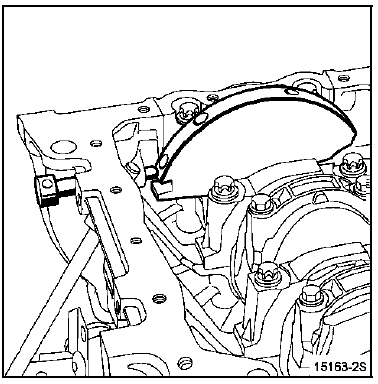

Tourner légèrement le moteur, dans le même sens, en engageant la pige Mot. 1054 jusqu'au point de calage.

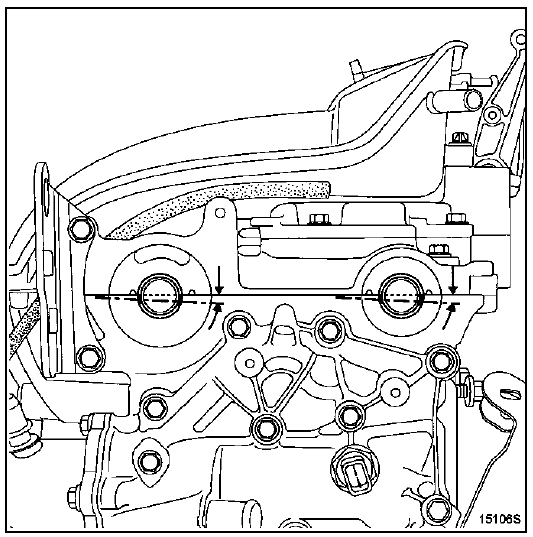

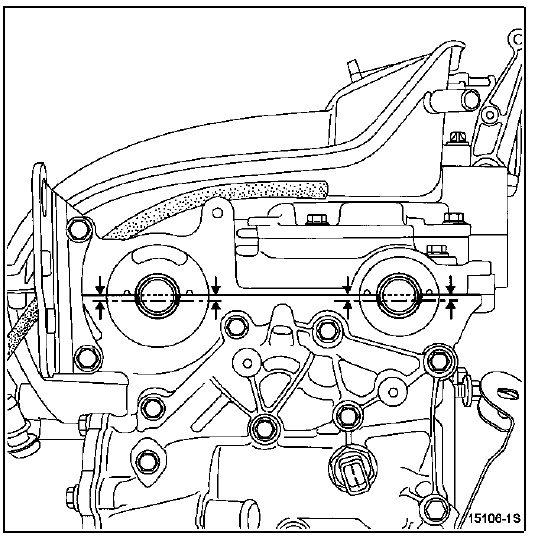

Les rainures des arbres à cames doivent être, au point de calage, horizontales et désaxées vers le bas comme indiqué sur le dessin cidessous.

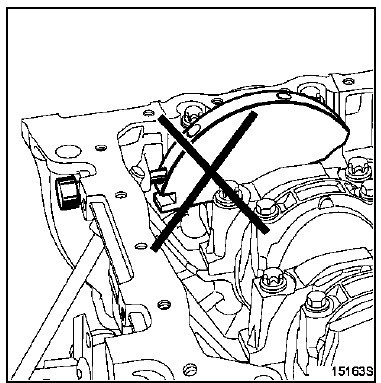

Bonne position

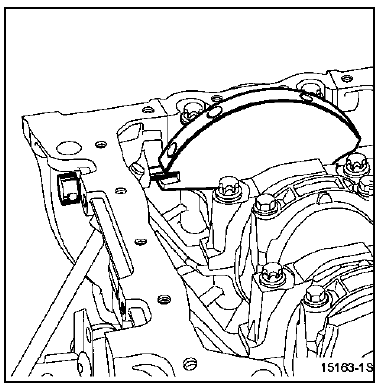

Mauvaise position (la pige se trouve dans le trou d'équilibrage).

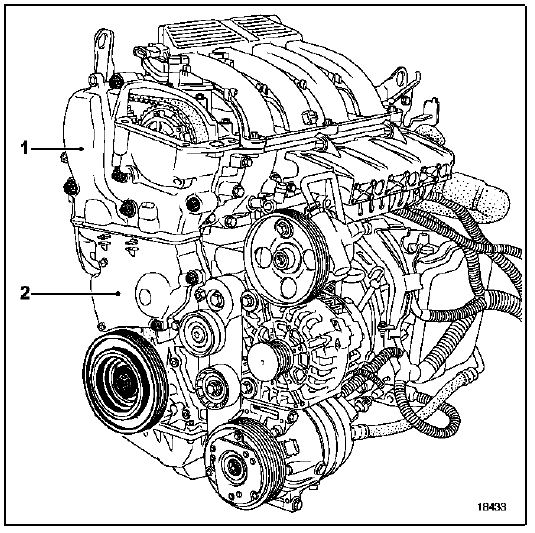

Déposer :

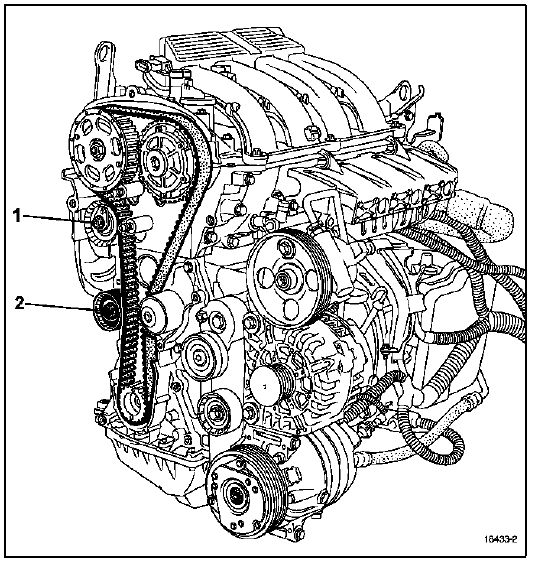

Détendre la courroie de distribution en dévissant l'écrou (1) du galet tendeur.
Pour retirer la courroie de distribution, déposer le galet enrouleur (2) et prendre soin de ne pas laisser tomber le pignon de vilebrequin (celuici n'ayant pas de clavette).
Déposer le pignon de distribution vilebrequin.
ATTENTION : il est impératif de dégraisser le nez de vilebrequin, l'alésage du pignon de vilebrequin et les faces d'appui de la poulie afin d'éviter un glissement de la distribution risquant d'entraîner la destruction du moteur. |
REPOSE
Lors d'un remplacement de courroie de distribution, il est impératif de changer les galets tendeur et enrouleur de distribution.
Reposer :
