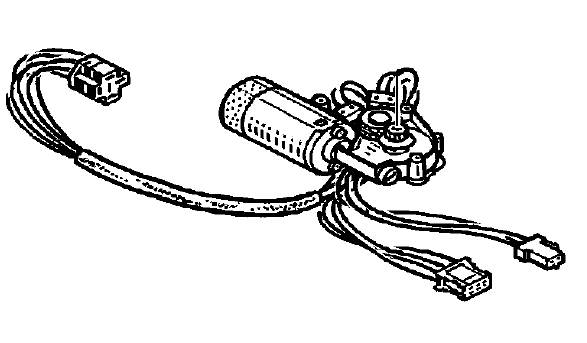

RTA - Renault Laguna: Moteur de toit ouvrant

DEPOSE

DEPOSE

Déposer :

Déposer :

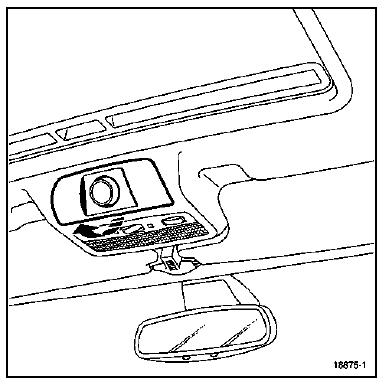

  • le boîtier de commande de toit ouvrant,

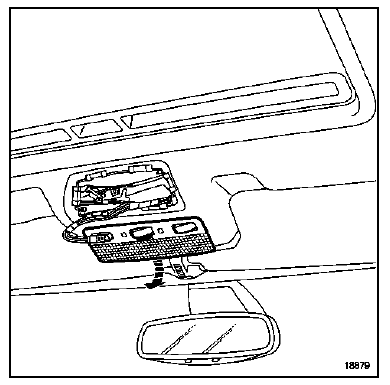

  • l'éclaireur de plafonnier.

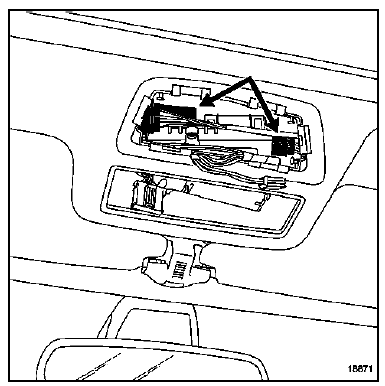

Débrancher les deux connecteurs du moteur.

Débrancher les deux connecteurs du moteur.

Manuellement, à l'aide d'une clé (6 pans de 4)

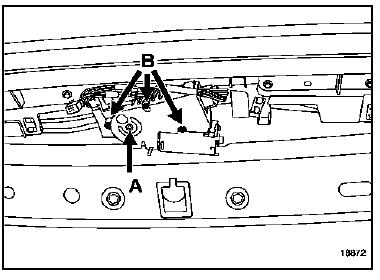

Manuellement, à l'aide d'une clé (6 pans de 4) actionner la vis (A) pour fermer le panneau mobile ( si celui ci est ouvert ).

Déposer les trois vis de fixation (B) étoile (T 20), puis dégager le moteur par l'ajourage de l'éclaireur de plafonnier.

REPOSE

En cas de débranchement de la batterie, d'anomalie électrique ou d'intervention sur le toit ouvrant, le système ne fonctionnera qu'en mode manuel avec un déplacement par saccades.

PROCEDURE D'INITIALISATION

Mettre le commutateur en position entrebâillement maximum.

Effectuer un appui long sur le commutateur (deux secondes mini) et rester appuyé.

Le moteur se déplace en mode pas à pas jusqu'à l'entrebâillement puis redescend de quelques centimètres

Relâcher le commutateur

Réappuyer sur le commutateur et le maintenir enfoncé, (un relâchement en cours d'exécution de cycles se traduira par un arrêt qui nécessitera un retour aux précédentes corrections) Le toit ouvrant effectue un cycle complet d'ouverture et de fermeture coulissante.

REMARQUE : un temps de cinq secondes ne doit pas être dépassé entre deux actions lors de la procédure d'initialisation, sinon l'électronique fera un nouveau cycle d'initialisation.
