RTA - Renault Laguna: Moteur de distribution

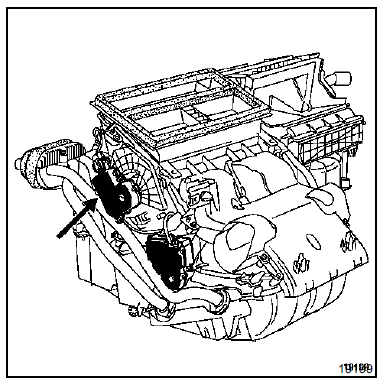

MOTEUR DE DISTRIBUTION DEGIVRAGE
Le moteur de distribution a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.
Le moteur de distribution est accessible après avoir déposé la poutre (voir méthode dépose de l'évaporateur).
DEPOSE
Débrancher la connectique.
Déposer :
- les deux vis de fixation du moteur de distribution,
- le moteur de distribution.
REPOSE
Procéder en sens inverse de la dépose.

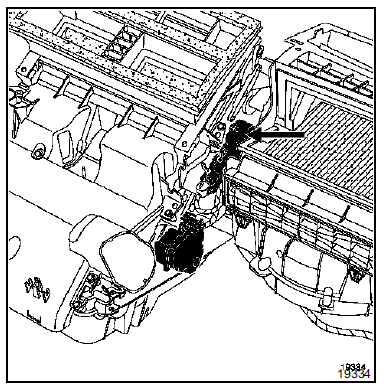

MOTEUR DE DISTRIBUTION AIR SOUFFLE BAS
Le moteur de distribution d'air a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.
Le moteur de distribution d'air est accessible après avoir déposé la poutre (voir méthode dépose de l'évaporateur).
DEPOSE
Débrancher la connectique.
Déposer :
- les deux vis de fixation du moteur de distribution d'air,
- le moteur de distribution d'air.
REPOSE
Procéder en sens inverse de la dépose.
