RTA - Renault Laguna: Module de puissance
MODULE DE PUISSANCE / BOITIER RELAIS

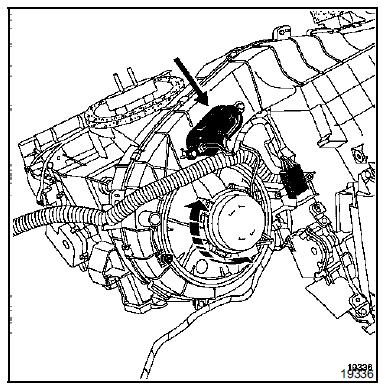

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation.
Son accès est possible par le dessous de la planche de bord.
DEPOSE
Déposer :
- le cache de protection sous la planche de bord,
- les deux vis de fixation du module de puissance,
- le module de puissance.
Débrancher la connectique.
REPOSE
Procéder en sens inverse de la dépose.
Pressostat trifonction
PRESSOSTAT TRIFONCTION
Le pressostat trifonction installé à la sortie du
condenseur assure la protection du circuit réfrigérant.
Coupure basse pression : 2 bars
...
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible ap ...
