RTA - Renault Laguna: Manette d'éclairage

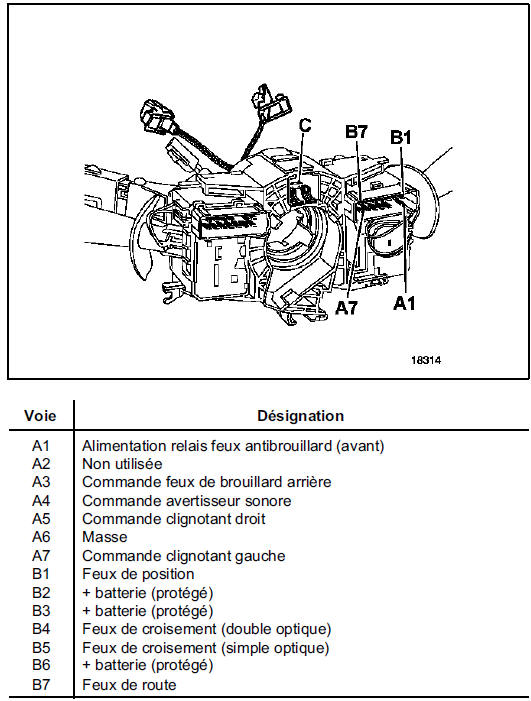

BRANCHEMENT (le plus complet)

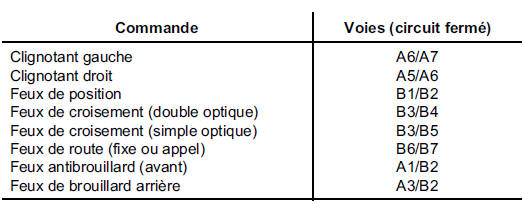

NOTA : Il est possible de contrôler les commandes de feux à l'ohmmètre.
La commande de l'avertisseur sonore passe par le connecteur (C) via le raccord tournant.
Manette d'essuyage
BRANCHEMENT (le plus complet)
NOTA : Il est possible de contrôler, à l'ohmmètre, les commandes
d'essuievitre
et de lave-vitre avant et arrière.
...
Satellite de commande de radio
BRANCHEMENT
La commande d'autoradio au volant est raccordée :
à l'afficheur central de planche de bord
à l'Unité Centrale de Communication si le véhicule ...
