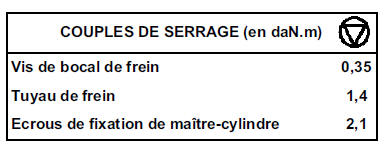

Véhicule sur un pont.
ATTENTION : prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et carrosserie dans la périphérie du système de freinage.
DEPOSE
Déposer :

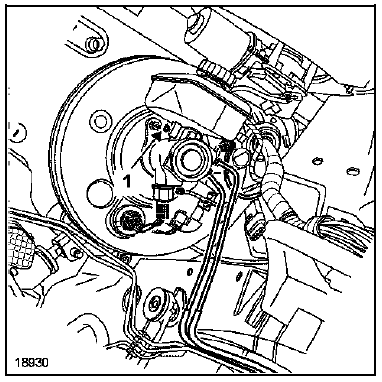

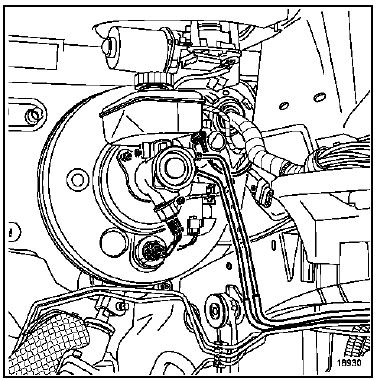

Vidanger le bocal de liquide de frein et déposer celui-ci à l'aide d'un chiffon.
Déposer :
REPOSE

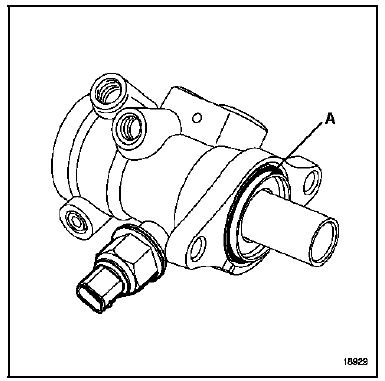

NOTA : la dépose du maître-cylindre implique obligatoirement le remplacement de son joint (A) par un neuf lors de son remontage.
Mettre en place le maître-cylindre en alignement avec le servofrein afin que la tige de poussée rentre dans le logement du maître-cylindre.
Reposer :
Purger le système de freinage (voir méthode purge).
Stratégie injection / conditionnement
d'air
LIAISON CALCULATEUR INJECTION / CALCULATEUR CONDITIONNEMENT D'AIR
Le compresseur est de type à cylindrée variable.
Le calculateur d'injection et le calculateur de conditionnement d'air sont
reliés par le réseau multiplexé.
La sélection de la fonction ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Porte-fusée arrière
DEPOSE
Déposer la roue.
Déposer selon méthode :
l'étrier de frein (voir méthode plaquettes de frein),
la chape d'étrier (vis C)
le bouchon de moyeu disque,
l'écrou de fusée,
le moyeu disque de frein,
les quatre ...
