RTA - Renault Laguna: Méthodes de réparation
GARNITURES DE PAVILLON
La garniture de pavillon n'est plus collée mais simplement fixée en parties latérales par les poignées de maintien, en partie avant par les fixations de paresoleil et en partie arrière par deux agrafes. Néanmoins il est toujours nécessaire de déposer les garnitures de côté de caisse pour réaliser l'opération.
GARNITURES DE PORTES LATERALES
La commande d'ouverture intérieure, la grille de hautparleur, le vide-poches et le rideau pare-soleil pour les portes arrière, sont intégrés à la garniture. Celles-ci assurent également les fonctions d'étanchéité à l'air et à l'eau.
BLOCS OPTIQUES D'ECLAIRAGE AVANT
Les pattes de fixation des phares sont réparables à l'aide d'une collection fournie en pièce de rechange, sous condition qu'il n'y ait pas de manque de matière, seules les fissures sont à prendre en compte.
METHODE DETAILLEE
références du KIT de réparation
- pattes de fixation optique droit (77.01.206.873)
- pattes de fixation optique gauche (77.01.206.872.)

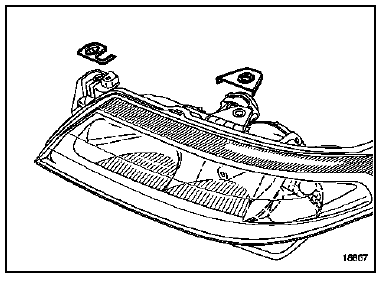

Pattes de fixation supérieures

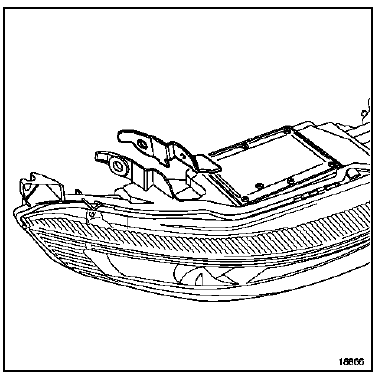

Pattes de fixation inférieures
Positionner la patte de réparation, contre percer et la riveter avec un rivet aveugle de 5 x 11.
RADIATEUR DE REFROIDISSEMENT MOTEUR
Les pions de fixation inférieurs de radiateur sont réparables en cas de rupture lors d'une collision, sous réserve que ce dernier n'ait pas subit de chocs ou de déformation qui puisse générer des fuites ultérieures.
En cas de doute il est conseillé de changer le radiateur.
METHODE DETAILLEE

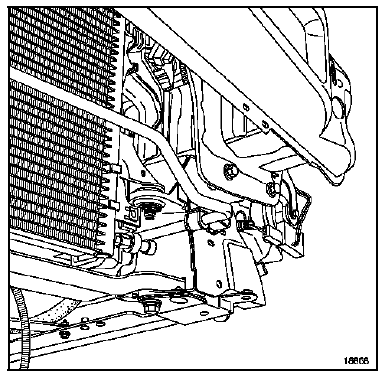

- araser l'embase du radiateur
- repérer le centre de l'emplacement de l'ancien pion,
- percer un trou de 8,5,
- monter l'ensemble de réparation composée d'une vis H 8 x 35, d'une rondelle plate 8 x 30, et d'un écrou indesserrable.
IMPLANTATION DES CALCULATEURS DANS LE VEHICULE
RAPPEL
Lors de soudure sur le véhicule il convient :
de déconnecter la batterie,
de déposer ou déconnecter les composant électriques (calculateurs...) qui se trouvent près de la zone de réparation et qui pourraient être endommagés par la chaleur et le passage de courant.

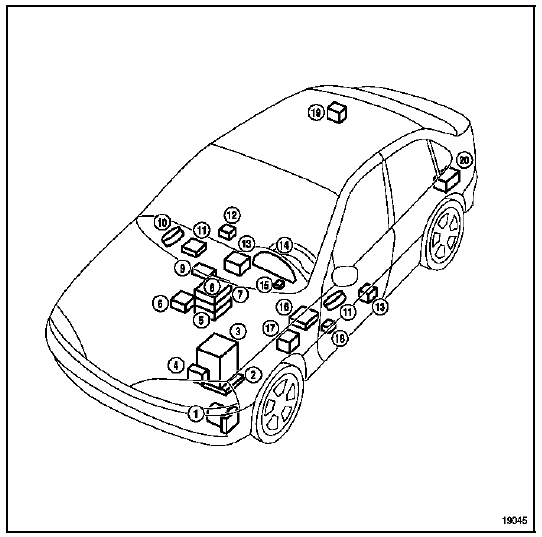

- Calculateur du système d'antiblocage des roues
- Calculateur d'injection
- Batterie
- Calculateur de Boîte de vitesses automatique (selon version)
- Lecteur de Carte-Renault
- Unité Centrale de Communication
- Tableau de commande de climatisation
- Autoradio et navigation
- Afficheur sur tableau de bord
- Moteurs de lève-vitre impulsionnel multiplexé
- Synthèse de parole
- Capteurs de choc latéral
- Calculateur d'airbag
- Tableau de bord (version haut de gamme)
- Verrou électrique de colonne de direction
- Unité Centrale Habitacle
- Calculateur de lampes au Xénon
- Système de mémorisation du poste de conduite
- Calculateur du système d'aide au stationnement
- Changeur de disques
