METHODE DE MONTAGE DU MECANISME D'ESSUYAGE SUR LA LUNETTE OUVRANTE

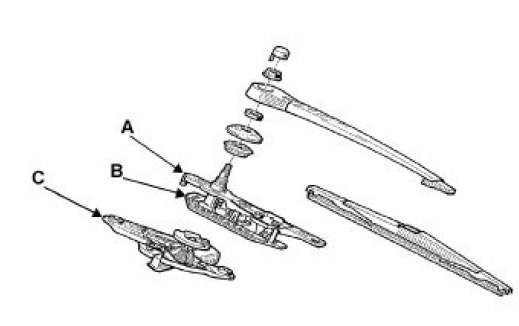

  • (A) mécanisme d'essuyage mobile
  • (B) gabarit de montage (outil Elé. 1580)
  • (C) platine moteur

PRINCIPE DE MONTAGE

Après avoir monté :

  • la lunette ouvrante puis réglé les jeux d'aspect voir (MR 340 Chapitre 54 F),
  • la serrure de lunette (sans la brider)
  • la platine moteur (C),

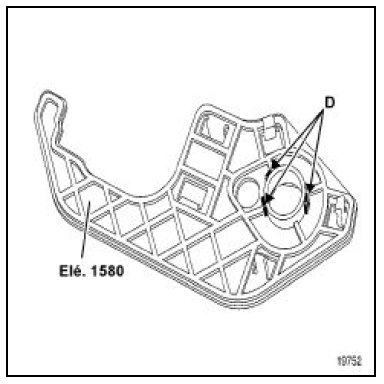

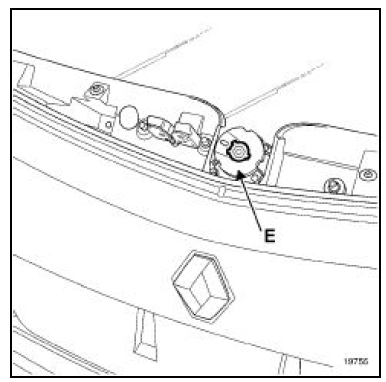

  • positionner les trois ergots d'indexage (D) du gabarit, sur la platine moteur en (E) (photo ci-contre).

  • clipser la gabarit en lieu et place sur la platine moteur (C).

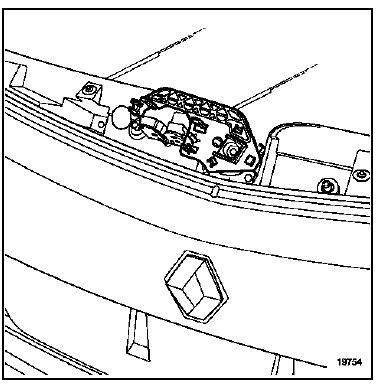

  • débloquer les fixations (F) de la gache,
  • clipser le mécanisme d'essuyage mobile en lieu et place sur le gabarit puis engager la gache dans la serrure,

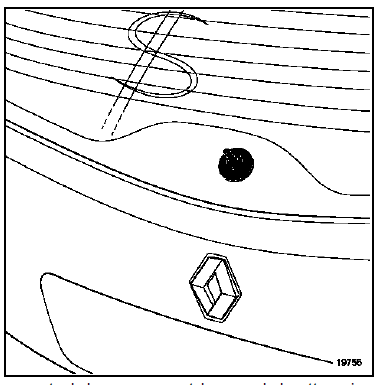

  • monter la bague en caoutchouc sur la lunette, puis refermer celle-ci avec précaution,
  • monter la cale indexée puis l'écrou de fixation, puis présserrer l'écrou,

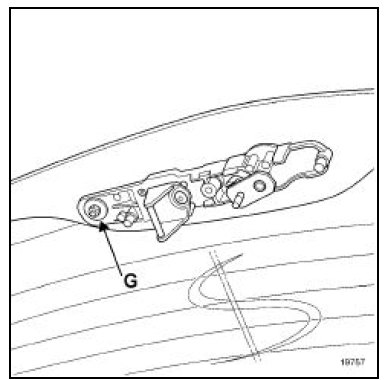

  • serrer l'écrou (G) au couple : (4 N.m),
  • bloquer les vis de fixation de la gache et celle de la serrure.

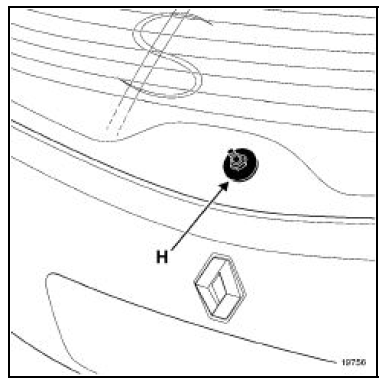

  • serrer l'écrou (H) au couple : (8 N.m).

ATTENTION : il est impératif de faire fonctionner le moteur d'essuie-vitre, sans le porte-balai avant de remonter celui-ci.

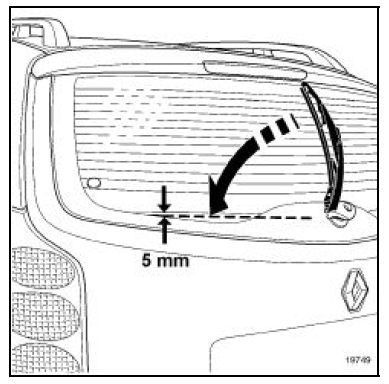

  • positionner le balai d'essuie-vitre à 5 mm sous le faisceau de dégivrage,
  • serrer le bras d'essuie-vitre au couple : (12 N.m).
