RTA - Renault Laguna: Lunette arrière ouvrante break
DEPOSE

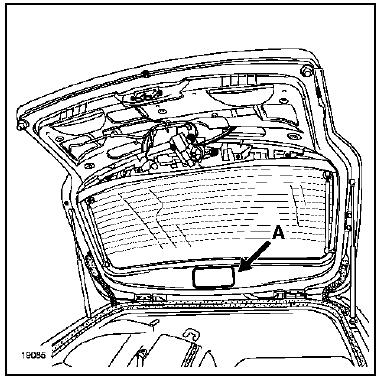

Déclipser la trappe d'accès (A).
Débrancher le connecteur du faisceau de dégivrage.
Déposer :

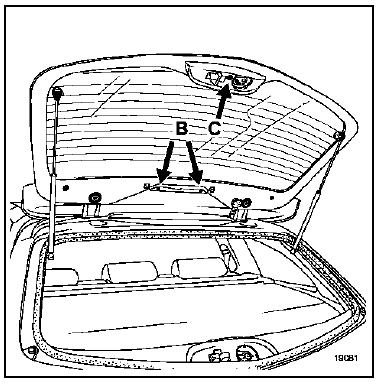

- le cache fixation du troisième feux stop (B),
- l'enjoliveur de gâche (C)

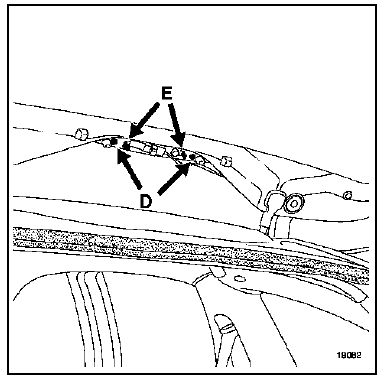

- les deux vis de fixation du troisième feux stop (D).
Le déclipser en (E).
Déconnecter le faisceau.
Déposer :

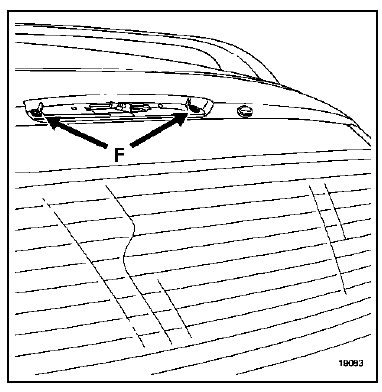

- les deux vis de fixation sur l'élément aérodynamique (F),
- le bras d'essuie vitre arrière.
Déclipser les équilibreurs de hayon (sur le vitrage).
A l'aide d'un petit tournevis plat, écarter les griffes du clip de maintien, sans le faire sortir de son logement.
(A deux opérateurs)

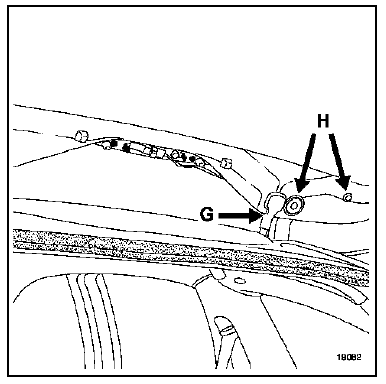

Dégager le faisceau antibrouillard (G).
Déposer :
- les quatre vis de fixation de la lunette ouvrante (H),
- la vitre.
Vitre de custode break
ATTENTION : La glace de custode comporte un
surmoulage.
Ce joint n'est pas détaillé au M.P.R.
Dans le cas d'une depose-repose, suivre la
méthode décrite ci-dessous, ...
