Manuel du conducteur
Véhicule avec lunette arrière ouvrante

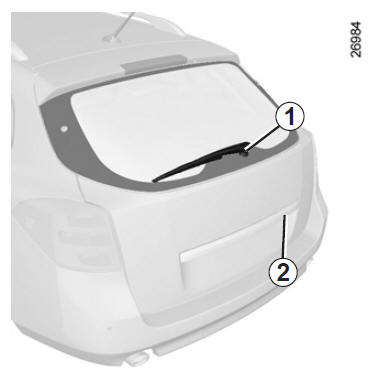

La lunette arrière se verrouille et se déverrouille en même temps que les portes.
Pour ouvrir

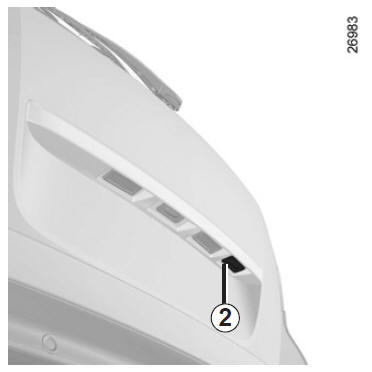

Pressez le bouton 2.
Levez la lunette arrière par la base de l'essuie-vitre 1.
Pour fermer
Prenez la base de l'essuie-vitre 1 et rabattez la lunette arrière jusqu'au verrouillage.
Restriction d'utilisation
Il n'est pas possible d'ouvrir à la fois la porte de coffre et la lunette arrière ouvrante (interdiction électronique).
Rouler lunette arrière ouverte peut incommoder les passagers à cause des remontées possibles de gaz d'échappement. Cette utilisation doit être réservée, pour de courtes distances, au transport d'objets encombrants sans avoir à ouvrir la porte de coffre. Dans ce cas, fermez les autres vitres et le toit ouvrant et faites fonctionner la ventilation en position moyenne ou maximale, ceci dans le but d'empêcher les gaz d'échappement de pénétrer dans l'habitacle. |
