Manuel du conducteur
DESCRIPTION
Ce système permet le dégivrage électrique de la lunette arrière grâce à un réseau dégivrant constitué par une sérigraphie appliquée sur la face intérieure de la vitre.
La mise en fonctionnement ou l'arrêt du dégivrage est effectuée par une touche du tableau de commande.
Le fonctionnement du système de dégivrage est autorisé moteur tournant et temporisé.
NOTA : le fonctionnement du dégivrage de la lunette arrière autorise le fonctionnement du dégivrage des rétroviseurs extérieurs (selon version).
REPARATION

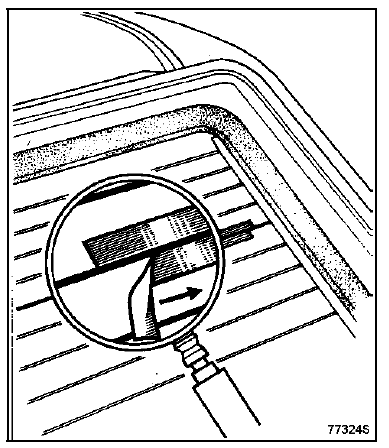

Le réseau dégivrant peut présenter une coupure accidentelle rendant inefficace la partie de circuit touchée.
Le lieu exact de cette coupure peut être déterminé à l'aide d'un voltmètre.
La réparation est possible en utilisant le vernis de réparation de lunette dégivrante vendu sous la référence Magasin Pièces de Rechange 77 01 421 135.
Essuyer avec un chiffon sec.
REMARQUE : le temps de séchage du vernis est d'environ trois heures à une température ambiante.
Rétroviseur extérieur
DEPOSE (À L'AIDE DE L'OUTIL CAR. 1363)
Déposer le cache intérieur (A) fixer en (B).
Débrancher le connecteur (C).
Déposer les trois vis de fixation (D).
Dégager le rétroviseur avec sa mousse d'étanchéité.
REPOSE
...
Particularités
MOTEUR F9Q
Le système d'injonction directe haute pression "Common Rail" a pour but de
délivrer au moteur une quantité de
gazole à un instant déterminé.
DESCRIPTIF
Le système se compose :
d'une pompe basse pression, située en ...
Sonde de niveau d'huile
FONCTIONNEMENT
La sonde est composée d'un fil à haut coefficient de
résistivité. Le fil traversé par un courant ne présente
pas la même conductibilité thermique lorsqu'il est
plongé dans un liquide ou dans l'air.
Après un te ...
