RTA - Renault Laguna: Lunette arrière

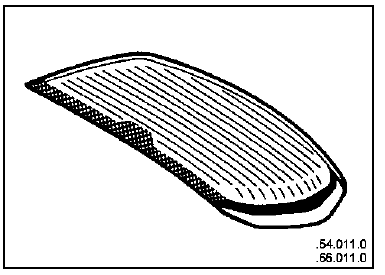

DEPOSE

DEPOSE

Après avoir déposé :

  • l'aileron arrière (chapitre 56 A),
  • le bras d'essuie vitre (Ele. 1552),
  • les garnitures de hayon (chapitre 73 B),

déposer les joint de garniture latéraux.

déposer les joint de garniture latéraux.

Débrancher :

Débrancher :

  • le connecteur d'antenne satellite (A) puis déposer celui-ci (B),

  • les connecteurs du faisceau de dégivrage (C),
  • le contacteur d'antenne (D).

DECOUPE DU CORDON DE COLLE

Avec du ruban de masquage protéger l'entourage de vitre.

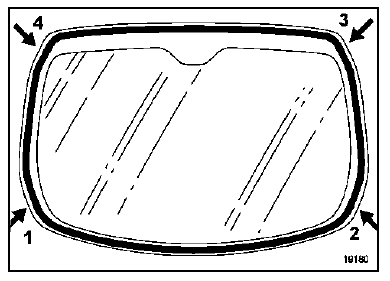

Piquer le cordon de colle en (1).

Piquer le cordon de colle en (1).

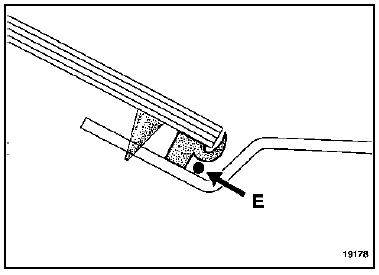

Passer le fil de découpe (E) sous la lèvre du

Passer le fil de découpe (E) sous la lèvre du surmoulage inférieur.

Découper la vitre en partie inférieure (de 1 à 2).

Procéder de la même façon pour le surmoulage supérieur (de 3 à 4).

REPOSE

Pour la préparation et le collage, se reporter à la note technique (560 A).

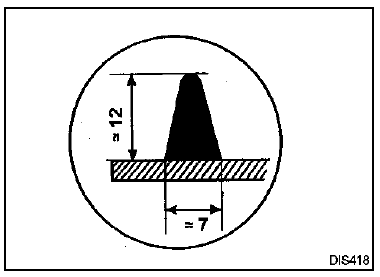

Respecter la taille du cordon de colle.

Respecter la taille du cordon de colle.

Coller la vitre (deux opérateurs).

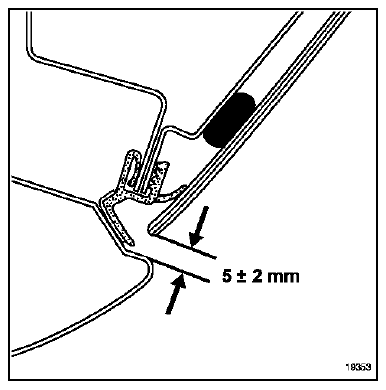

Répartir les jeux latéraux.
