RTA - Renault Laguna: Longeron avant partie arrière

RTA - Renault Laguna / Tôlerie / Structure inferieure / Longeron avant partie arrière

Le remplacement de cette pièce est une opération liée au remplacement de la partie latérale de plancher pour une collision latérale.

Pour effectuer cette opération, il sera nécessaire de commander en supplément : l'obturateur arrière après vente en mousse référence : 77 01 206 889.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

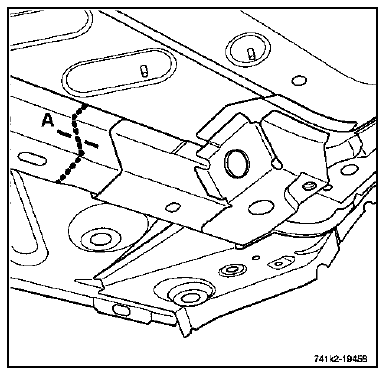

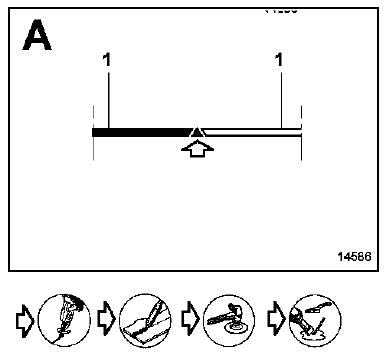

  • partielle suivant la coupe A-A,
  • complète si l'opération est complémentaire à la partie centrale de longeron avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

NOTA : toutes les soudures devront être réalisées par bouchonnage.

L'utilisation du banc de réparation est indispensable.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs(voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce livrée seule

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Longeron avant partie arrière - 2

RAPPEL : il sera nécessaire de remplacer l'insert

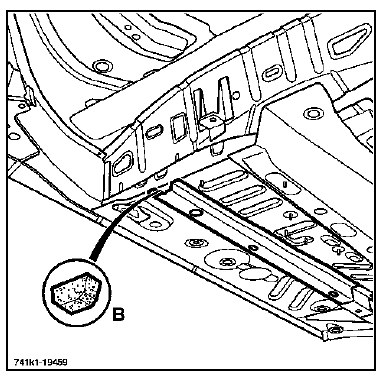

RAPPEL : il sera nécessaire de remplacer l'insert gonflant première monte par l'obturateur après-vente en mousse (B) référence : 77 01 206 889.
