RTA - Renault Laguna: Longeron avant

Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de fixation de traverse extrême avant et du passage de roue partie avant pour une collision avant.

Cette opération peut s'effectuer suivant deux possibilités :

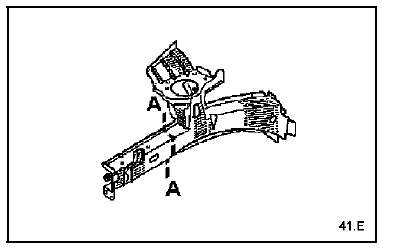

  • partielle (suivant la coupe A-A),
  • complète.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

L'utilisation du banc de réparation est indispensable.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Renfort de longeron

Support moteur

Support traverse

Support boîte (côté gauche)

Support batterie (côté gauche)

Renfort intérieur

Couple choc

Entretoise de fixation berceau

Centreur

Ecrous sertis

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Longeron avant - 1.8
  2. Renfort de longeron - 2
  3. Support moteur - 2.5
  4. Passage de roue partie avant - 0.8
  5. Coté d'auvent - 1,2/2

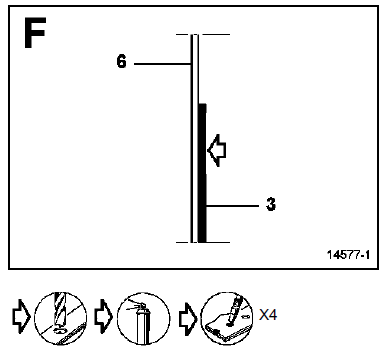

  6. Passage de roue - 2
  7. Renfort support moteur - 1.5
  8. Fermeture de longeron - 1,5/2,5
  9. Longeron avant partie central - 4
  10. Partie arrière de passage de roue - 1
  11. Partie latérale de plancher central - 1,2/0,8
  12. Renfort de tunnel - 1.2
  13. Traverse latérale avant - 1.5

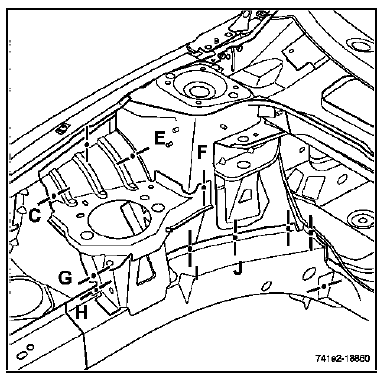

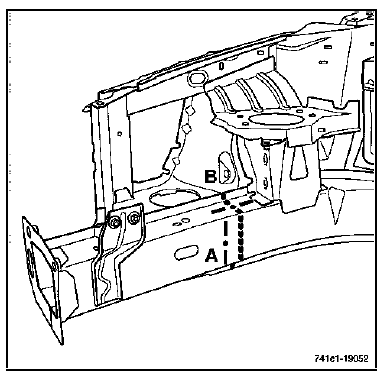

Remplacement partiel

NOTA : attention à préserver le renfort (2) lors de

NOTA : attention à préserver le renfort (2) lors de l'opération.

IMPORTANT : la coupe s'effectue derrière la ligne de

IMPORTANT : la coupe s'effectue derrière la ligne de raboutage.

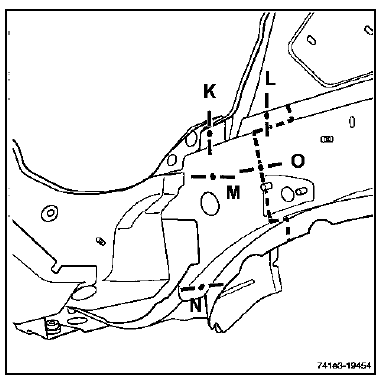

Remplacement complet

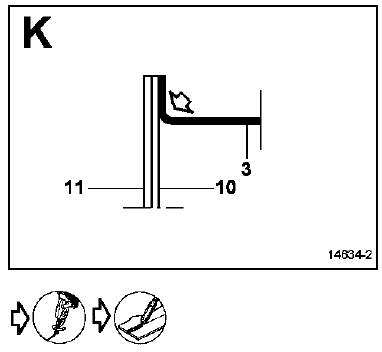

IMPORTANT : afin d'éviter la dépose du support

IMPORTANT : afin d'éviter la dépose du support pédalier (collé), les points de soudure au niveau de la section (K) doivent être épargnés. Il sera nécessaire d'effectuer une découpe dans l'angle du retour de tôle (voir section K). Cette opération est à réaliser aussi sur la pièce de rechange.

NOTA : cette découpe est nécessaire pour faciliter le

NOTA : cette découpe est nécessaire pour faciliter le dégrafage des points précédents.

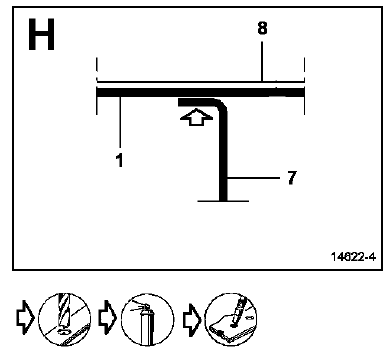

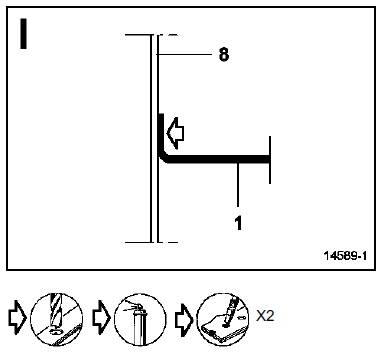

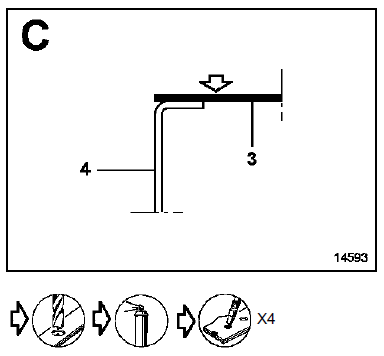

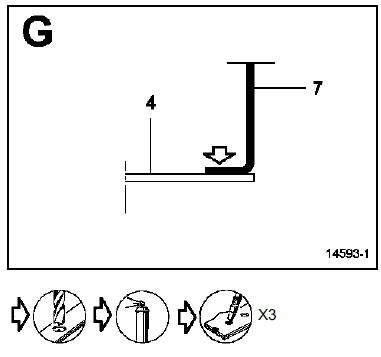

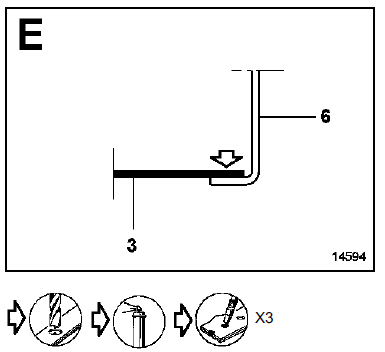

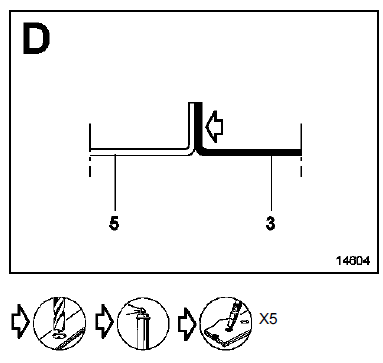

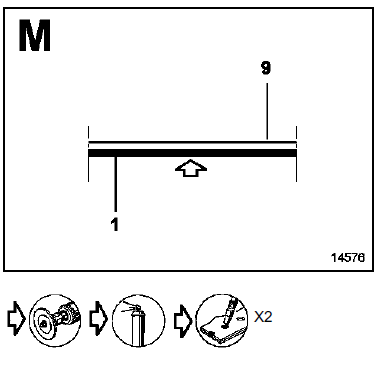

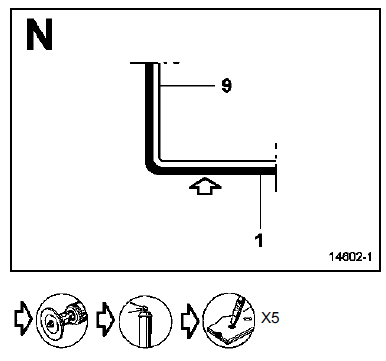

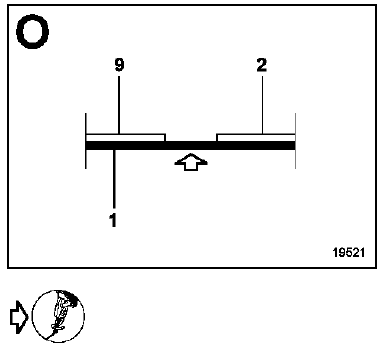

Celle-ci s'effectue entre le renfort de longeron (2) et le longeron avant partie centrale (9).

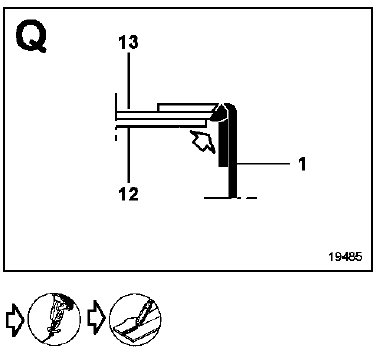

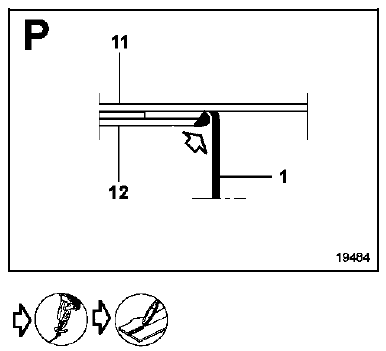

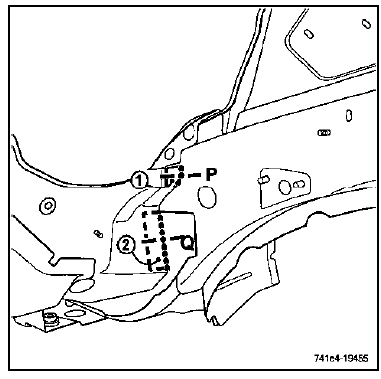

IMPORTANT : la découpe des deux retours de tôle

IMPORTANT : la découpe des deux retours de tôle et  est nécessaire pour déposer le et longeron. est nécessaire pour déposer le longeron.

Ces opérations sont à réaliser aussi sur le longeron du Magasin des Pièces de Rechange pour effectuer un cordon comme indiqué sur le dessin.
